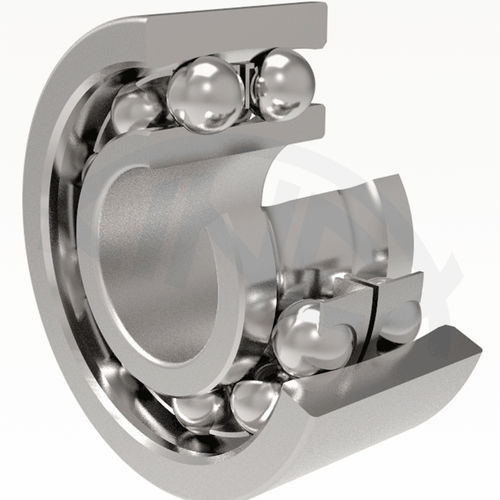

ボール状軸受 1200

軸方向球面2 列

複列自動調心玉軸受は、2列の玉と外輪の球面軌道面を持つ。内輪と外輪のミスアライメントは、ベアリングの動作とは無関係に働きます。 このベアリングは、ベアリングハウジングの内輪のミスアライメントや、ベアリングの相互距離が長いシャフトのたわみや振動を想定した用途に使用されます。この軸受は分離不可能です。接触角が小さく、軌道面へのボールの適合が不完全なため、大きなアキシアル荷重を受ける用途には推奨されません。この軸受は、円筒内径またはテーパ内径で製造されます。 寸法表に記載されている複列自動調心玉軸受の境界寸法は、国際寸法規格ISO 15に対応しています。アダプタースリーブの寸法は、ISO113に準じます。 基本設計とテーパ穴(K)付き変更設計のベアリングの呼称は、寸法表に示されています。基本設計とのベアリングの違いは、追加記号で示されています。 複列自動調心玉軸受は、円筒穴またはテーパ穴（K）、テーパ1：12で製造されます。 軸受はアダプタスリーブにより円筒軸に固定されます。個々の軸受のアダプタースリーブの呼称は、本書の表セクションに記載されています。
