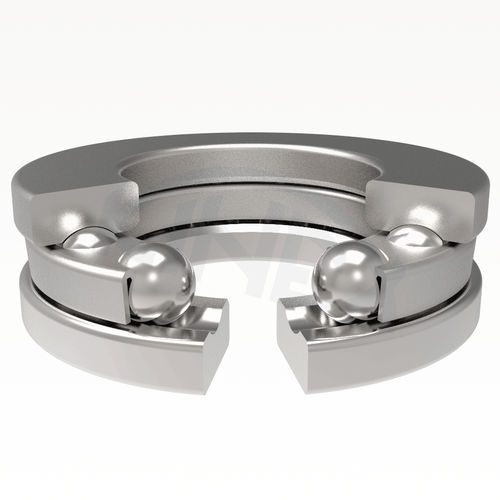

単式スラスト玉軸受 51 series

真ちゅう製スチール製

単一方向スラスト玉軸受は、保持器付き玉1列分の軌道面を持つ2つのワッシャーで構成されています。ワッシャーには平らな座面があります。それらは球の負荷を均等に広げるために支えられなければなりません。これらの軸受けは一方向にだけ作用する軸力を運ぶように設計されています。それらは放射状の力を運ぶことができません。 次元のテーブルで示されている推圧玉軸受の境界次元は国際的な次元の計画 ISO 104 に対応します。 基本設計の軸受けの指定は次元のテーブルで示されています。基本設計との違いは、STN 02 4608に従って追加記号で指定されます。 スラスト玉軸受の保持器には、ストリップ鋼板を使用しています。特殊な用途には、真鍮製保持器(M)を使用した軸受もあります。これらの保持器付き軸受は受注生産のみです。 スラスト玉軸受は、通常、通常の公差クラスP0（記号P0は表示されていません）で製造されています。より高い正確さを要求する整理の特別な場合では軸受けはより高い許容クラス P6 で作り出されます。正確さ、次元および操作の偏差の許容は ISO STN 199 で示されます。
