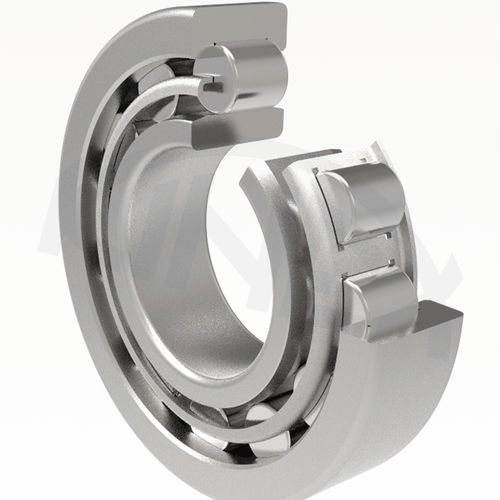

円筒ころ軸受 52 series

垂直方向軸方向単列

単列円筒ころ軸受には、いくつかのデザインがあります。 NU設計は、ローラーが外輪のリブ間にガイドされており、N設計は、ローラーが内輪のリブ間にガイドされています。どちらの設計も、リングを両方向にアキシャル方向に移動させることができます。 NJ設計は、外輪に2つ、内輪に1つのガイドリブがあります。 NF設計は、内輪に2つ、外輪に1つのガイドリブで作られている。どちらの設計も、一方向に限定された軸力を伝達することができる。 NUP設計では、NJ設計で使用される要素に加えて、内輪に第2の支持ヘッドとして機能する平らなリングが追加され、軸受が両方向に限定されたアキシャル力を伝達できるようになっています。 両方向のアキシャルガイドは、NJ設計の軸受にはHJアングルリングを使用し、NU設計の軸受には一方向のアキシャルガイドを使用することで実現できます。テーパー穴を持つ個々のベアリングに属する形状のアングルリングの指定は、寸法表に記載されています。 単列円筒ころ軸受は、同サイズの単列玉軸受よりも負荷容量が大きく、高ラジアル荷重、高回転数、両輪の固定取付けが必要な場合に適しています。
