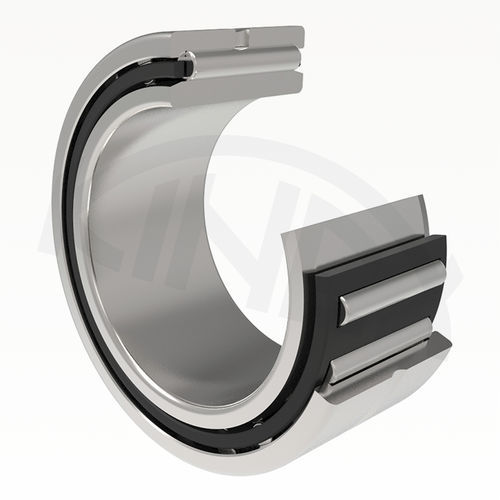

針状ころ軸受 N series

垂直方向軸方向スチール製

内輪なしと内輪ありのニードルベアリングは、シンプルな空間構造で高荷重に対応するローラーベアリングです。固定保持器内の軸に均等に案内される針状ころは、公差直径2 µmで作られています。リブ付き外輪と針状ころ付き保持器が構造ユニットを形成します。 内輪付きつば付き針状ころ軸受は、以下の設計で供給されます：NKI、NKIS、NA48、NA49、NA 69。 内輪付き設計は、軌道面をシャフトに形成できない場合に使用します。ケージ付きアウターリングとインナーリングは別々に組み立てることができます。寸法表で指定されているシフト値（"s"）は、製造公差と運転中の接続エレメントの熱膨張を考慮し、超過することはできません。テーブルの値が不十分な場合、ニードルベアリングは、寸法表に示すように、幅の広いIRリングとLRリングと組み合わせることができます。潤滑のため、軸受には潤滑溝と潤滑口がありますが、NKI d ≤ 7 mmの軸受には適用されません。 寸法表で示されているニードルベアリングの境界寸法は、ISO 1206の国際寸法計画に対応しています。 基本設計の針状ころ軸受の指定は、寸法表に記載されています。 針状ころ軸受は、通常の公差クラスP0（P0の記号は付いていません）で製造されます。高精度を要求する特別な配置のために、許容 P6 のより高いクラスの軸受けは供給されます。
