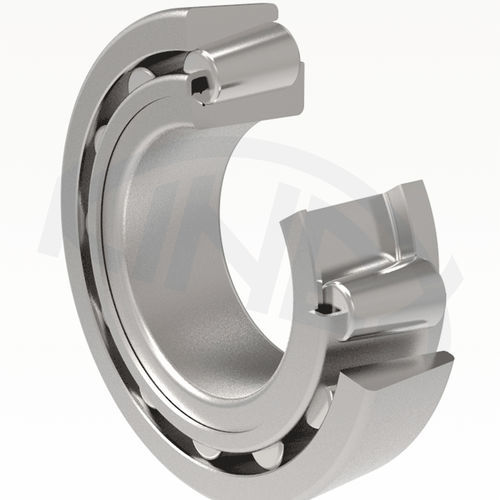

円錐ころ軸受 3 series

単列垂直方向軸方向

単列円すいころ軸受は、1列の円すいころが内輪の案内リブに機能面で固定されています。円すいころの数が多いため、ラジアル方向だけでなくアキシアル方向にも高い定格荷重があります。アキシアル方向の負荷容量は、接触角の大きさに依存します。単列円すいころ軸受は、通常1組の軸受で構成されます。単一の軸受けは1つの方向でアキシアル荷重だけを運ぶことができる。軸受は分離可能です。円すいころと保持器を持つ内輪（コーン）は、1つの組立ユニットです。外輪(カップ)は、もう一つの組立ユニットです。単列円すいころ軸受は、メートル寸法とインチ寸法で製造されます。 寸法表に示されているメートル単列円すいころ軸受の境界寸法は、国際寸法規格ISO 355に対応しています。 寸法表に示すインチ単列円すいころ軸受の境界寸法は、米国規格AFBMA規格19.2（米国）に対応しています。 標準的な設計軸受けの指定はこの出版物のテーブルの部分に与えられる。320 のシリーズ軸受けで使用される付加的な印 X は国際規格 ISO の推薦に従って主要な次元が変わることを、意味します。 単列円すいころ軸受は、印のないプレス鋼製保持器を備えています。
