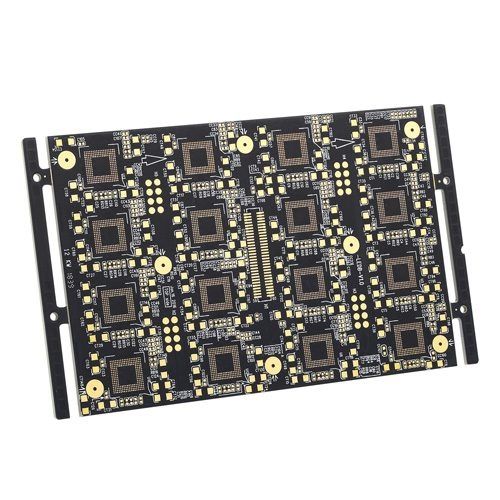

多層プリント基板 HDI PCB

高密度相互接続(HDI)、マイクロビア≦0.15 mm、微細パターン技術を使用して電子部品を接続し、電子機器・モジュールの高配線密度化・超小型化を実現します。より低い寄生抵抗、極端に小さいスタブ、寄生容量の除去及び低いクロストークにより、電気的性能を大幅に改善いたしました。接地層間の距離が小さいため、分散容量がより密で、RFIとEMIをより小さくすることができます。 パターン密度を増やす 先進パッケージ技術の使用に有利である 無線周波干渉/電磁波干渉/静電放出（RFI/EMI/ESD）の改善が可能です。 Any-layer（珠海2021） mSAP（珠海2023） 先先端設備 最小パターン幅/間隔： 0.04mm/0.04mm（珠海2021） ソルダーレジスト合わせ精度：+/-1mil
