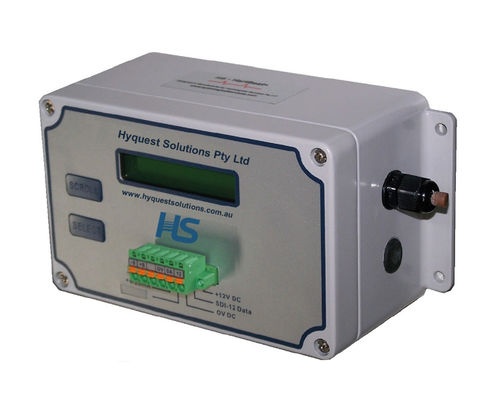

HARTインターフェース モジュール HTB1Plus

Modbus

HyQuest Solutionsの "HART to SDI-12 / Modbus Interface "は、4-20mAのHARTデバイスをSDI-12データロガーやRS485 Modbus RTUに接続することができ、HARTプロトコルから得られる最高の精度を提供します。Hartbeatは、HBT1とHBT1 Plusの2つのモデルがあります。HBT1とHBT1 Plusの2つのモデルがあります（詳細は別冊のHBT1 Plusを参照）。 電源 DC+10V〜+30V 復帰可能なポリヒューズによる過電圧保護。 逆極性の保護。 省電力のためにHartインターフェースをパワーダウンさせます。 最小限の電力 Hart off @ 0mA = 7mA min フル稼働 ハート・オン @ 4mA = 18mA フル稼働 ハート・オン @ 20mA = 44mA max Hartインターフェース DC +16V (電源が+10Vの場合も) 短絡時の電流は30mAに制限されます。 Hartコマンドを使用して情報を取得したり、設定を行ったりします。 外部のベガ・コネクト・マスターを接続するには、+16V DC電源を供給し、通信を行わないようにする必要があります。 インターフェース#1 - SDI-12 (SDI-12 V1.3に準拠) インターフェース#2 ディップスイッチ1-1で、以下のいずれかを選択します。 SDI-12 V1.3または RS485（2線式）Modbusインターフェース インジケーター - LED 1 青 = Hart Comms 赤 = バッテリー残量 緑 = バッテリーOK - LED 2 赤 = SDI-12 #1の通信 - LED 3 赤 = SDI-12 #2 comms 緑 = Modbus comms ユーザーが選択可能なオプション - 内部DIPスイッチ（詳細は取扱説明書をご参照ください。 接続 - プラグイン式12ウェイスクリューターミナルおよびプラグイン式3ウェイスクリューターミナル（詳細は取扱説明書をご参照ください。 動作温度 - -40°Cから+70°C 環境-IP65 寸法 - 120mm x 90mm x 55mm (L x W x D)
