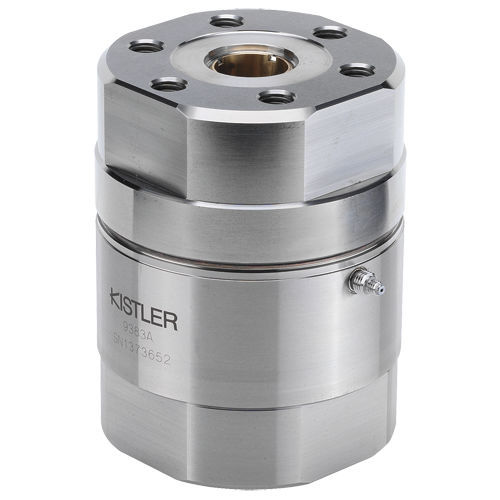

圧電ロードセル 9383A

牽引/圧縮単軸試験機

プレスフォースセンサは、動的および準静的な力の測定に大変適しています。センサは校正されており、多様な設置方法に対応します。測定範囲は7段階に分かれ、5種類のサイズのセンサが用意されています。 • 小型で非常に広い測定範囲 • 各センサ３つの校正範囲（100%、10%、1%、0.1%（型式 9323AAAのみ４つの校正範囲)） • SCS校正（オプション） • 両端のフランジによりシンプルな取り付けが可能 • 接続ロッドやプランジャにも簡単に組み込み可能 • 最小測定範囲で使用した場合、最大100の安全率 概要 プレスフォースセンサは水晶圧電式測定原理を利用したセンサで、水晶圧電素子に加わる力に比例した電荷を出力します。センサに接続されたチャージアンプ（例：ICAM型式5073A）は、それに対応する電圧（例：0～10V）を出力します。使用するセンサに応じて、圧縮力範囲の最大16%の引張力を測定できます（この範囲の校正は行われません）。例えば、圧入後の引抜力等の測定も行うことができます。
