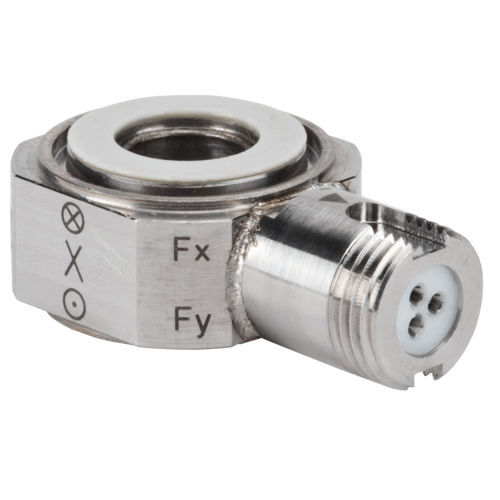

圧電ロードセル 9017C

輪形3軸キャリブレーション用

この3成分力センサは任意の方向から作用する動的および準 静的な力の直交3成分 (x/y/z) を測定します。 • 力の作用点に影響されない正確な測定が可能 • 幅広い周波数帯域 • コンパクトな寸法 • 錆付かない密閉ケース • 頑丈な多ピンコネクタを使用 概要 ３成分の力センサは、センサケースに３組の水晶圧電素子を内蔵し、上下２枚の鋼板に組付けてあります。３組の水晶圧電式素子のうち、２組はセンサに作用するせん断方向の力に感応して、力の成分Fx、Fyを測定し、他の1組は圧縮方向に感応して力の成分Fzを測定します。各力の成分に比例して発生した電荷は電極を介して多ピンコネクタの当該ピンから出力されます。センサの上下面はセラミックコーティングが施されているので、設置する機構部分との接地絶縁が可能です。耐振設計されたセンサは非常に剛性が高く、その結果、固有振動数も高くなり、動的測定に必要となる要求事項を満たします。３ピンV3コネクタ（メス）には挿入ガイド部がついており、ピンの誤挿入を防止し、正確な接続を可能にします。コネクタの回転に対する保護機能も付属されています。
