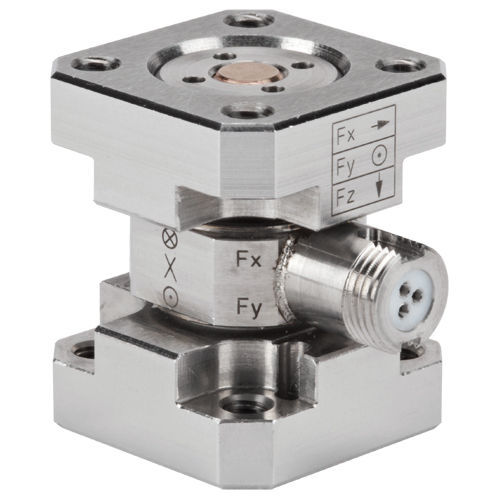

牽引/圧縮ロードセル 9317C

3軸圧電キャリブレーション用

この圧電式 3 成分フォースリンクは、任意の方向から作用する力の直交 3 成分を測定します。このフォースリンクは力の作用点に影響されることなく、作用する力の 3 成分全てを極めて高い分解能で測定できます。 ⿠力の作用点に影響されない正確な測定が可能 ⿠幅広い周波数帯域 ⿠取付けが容易 ⿠ステンレス製の密閉ハウジング ⿠頑丈な多ピンコネクタを使用 3 成分フォースリンクは、2 枚のプレートの間にプリロードを加えて取付け、引張力と圧縮力の両方を全ての方向で測定します。圧電原理に基づき、力の成分に比例した電荷が発生し、電極を介して対応するコネクタに出力されます。シンプルな耐振設計を採用したフォースリンクは高剛性で、固有振動数が高く、高度な動的力（荷重）測定の要件を満たします。3 ピン V3 コネクタ（メス、保護設計）には挿入ガイド部があり、ピンやソケットの誤挿入を防いで正確に接続できるようになっており、コネクタの回転に対する保護機能も備えています。フォースリンクを正確に取付ければ、再校正を行うことなくそのまますぐに使用できます。このように、水晶圧電式フォースリンクは非常に正確かつシンプルな直接測定を実現できます
