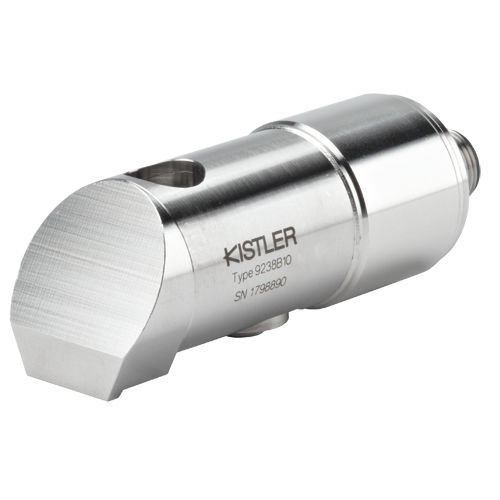

動的用途ひずみセンサ 9238B10

ネジ留めクランプオン式

このチャージアンプ内蔵歪センサは、堅牢で加工機の可動部または非可動部に設置し、動的および準静的な力の測定に最適です。力を測定するため、加工機や構成部品の表面にセンサを設置し、その部位に掛かる力に比例する歪を測定します。 • パラメータの設定は付属のPCソフトウェアManuWareを使 用して簡単に設定可能 • ２つの独立した測定レンジ（±20 µε～±800 µε)が設定で き、測定中でも切替えが可能 •電圧出力のフルスケール (±1～10 V)や、オフセット電圧(±9V)、信号極性の設定が可能 •内蔵式チャージアンプの電圧出力は低抵抗出力 •簡単な設置と工業用に最適な保護等級IP67 概要 測定部分の歪はセンサの底面に設けられた２箇所の接触部を介して伝達されます。センサケース自体は弾性変形し、歪を水晶圧電素子に伝えます。水晶圧電素子は歪量に比例した電荷Q[pC]を発生します。内蔵されたチャージアンプは電荷を電圧へ変換します。水晶圧電式は歪ゲージ式と比較して感度が高く、過負荷に強い特長を持っています。また、寿命が長く、繰返し安定性に優れた測定が行えます。
