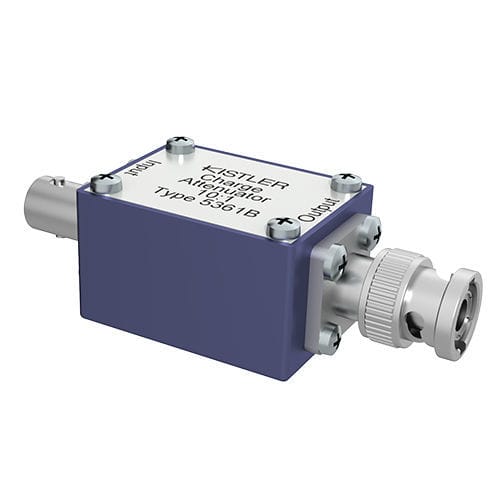

コンパクト減衰器 5361BY0157

- 部門比率：2：1 電荷減衰器は、入力に印加された電荷を係数x（分周比）で分周し、係数xだけ減少した電荷を出力で利用できるようにします。 電荷減衰器は2つの高絶縁性コンデンサで構成され、1つは入力と並列（並列容量）、もう1つは入力と出力の間に接続される（直列容量）。この接続により、入力電荷が分割され、出力電荷が係数x（分割比）だけ小さくなる。ハウジングの両端にはBNCコネクタ（入力：BNCマイナス、出力：BNCプラス）があり、電荷減衰器はセンサーケーブル（1631C型など）と延長ケーブル（1603B型など）の間、または延長ケーブルが不要な場合はセンサーケーブルとアンプ入力の間に直接接続することができます。 チャージアッテネータは、圧電センサから放出される電荷が使用するチャージアンプの最大測定レンジを超える場合に必要です。
