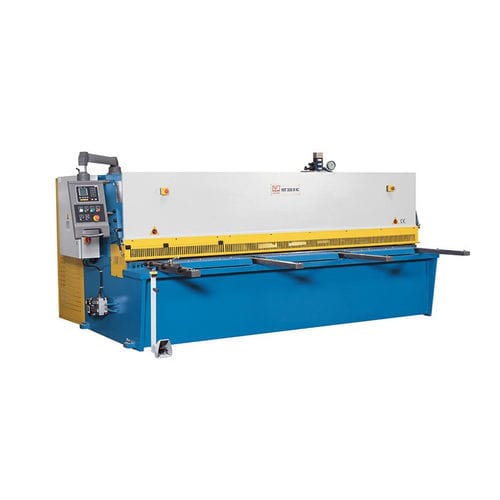

油圧式せん断機 KHT 3010 M NC

プレートスイングビーム

KHT M NC シリーズは、スイングビーム方式を採用しています。カッティングバーは、機械本体に固定されたピボットベアリングにガイドされ、上刃と下刃が詰まることなく、非常にまっすぐに切断されます。堅牢なバックゲージは、ESTUN 21 NC コントローラーによって正確に位置決めされます。 エスタンE21 NC制御 プリロードボールネジゲージ付きバックゲージ 空気圧式プレート固定機能 ステンレス鋼にも適したカッター 調整可能なアングルストップ NC制御バックゲージ付き油圧スイングビームシャーは、品質、信頼性、簡単な操作性を兼ね備えています。 機械フレーム マシンフレームは、応力除去されたスチール溶接製で、スイングビームデザインを採用しています。 この設計では、カッタービームがスイング運動するため、切断のたびに上刃と下刃の間隔が自動的に元に戻ります。 この設計の利点は、ねじれの少ない切断、切断部品の確実なリリース、ナイフの長寿命化、カーフ調整の容易さです。 材料サポート 大型ワークテーブルは、ローラーボールと剛性の高い角度調整可能なストッパーを備え、取り扱いが簡単で、プレートの位置合わせが安全に行えます。 長く頑丈なサポートアームが、大きなプレートを安全に保持 油圧システム全体は信頼性が高く、メンテナンスが簡単です。 カット中、油圧式ホールドダウンが板金プレートをカットラインの近くに確実に固定します。 バックゲージ バックゲージシステムは非常に堅牢で、過酷な生産環境に最適です。 プリロードされたボールネジは保護筐体に取り付けられています。 装置 使いやすいESTUN 21 NC制御が、シングルカットでもプログラム実行でもバックゲージを正確に位置決めします。
