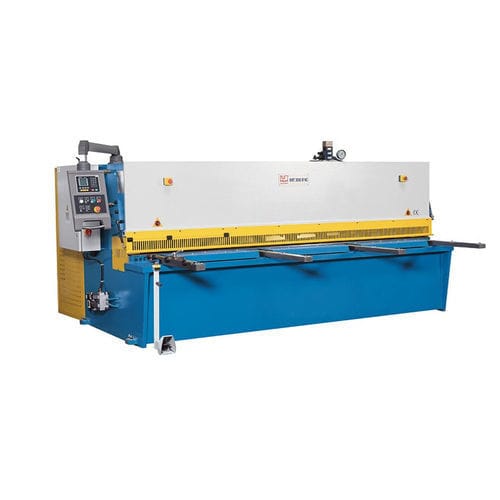

KHT M NC シリーズは、スイングビーム方式を採用しています。カッティングバーは、機械本体に固定されたピボットベアリングにガイドされ、上刃と下刃が詰まることなく、非常にまっすぐに切断されます。堅牢なバックゲージは、ESTUN 21 NC コントローラーによって正確に位置決めされます。
エスタンE21 NC制御
プリロードボールネジゲージ付きバックゲージ
空気圧式プレート固定機能
ステンレス鋼にも適したカッター
調整可能なアングルストップ
NC制御バックゲージ付き油圧スイングビームシャーは、品質、信頼性、簡単な取り扱いを兼ね備えています。
機械フレーム
マシンフレームは、応力除去されたスチール溶接製で、スイングビームデザインを採用しています。
この設計では、カッタービームがスイング運動するため、切断のたびに上刃と下刃の間隔が自動的に元に戻ります。
この設計の利点は、ねじれの少ない切断、切断部品の信頼性の高いリリース、ナイフの長寿命化、カーフ調整の容易さです。
材料サポート
大型ワークテーブルは、ローラーボールと剛性の高い調整可能なアングラーストップを備え、取り扱いが簡単で、プレートの位置合わせが安全に行えます。
長く頑丈なサポートアームが、大きなプレートを安全に保持
油圧システム全体は信頼性が高く、メンテナンスが簡単です。
カット中、油圧式ホールドダウンが板金プレートをカットラインの近くに確実に固定します。
バックゲージ
バックゲージシステムは非常に堅牢で、過酷な生産環境に最適です。
プリロードされたボールネジは保護筐体に取り付けられています。
装置
使いやすいESTUN 21 NC制御が、シングルカットでもプログラム実行でもバックゲージを正確に位置決めします。
---
