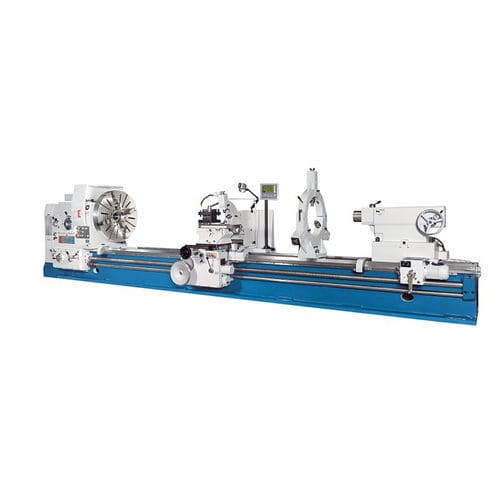

普通型旋盤 DL E 620/5000
横型3軸激しい使用に耐える

普通型旋盤
普通型旋盤
普通型旋盤
普通型旋盤
普通型旋盤
お気に入りに追加する
商品比較に追加する


特徴

制御タイプ
普通型
主軸の向き
横型
軸の数
3軸
応用
激しい使用に耐える
性能
強力
直径

1,250 mm
(49.21 in)

回転速度

最少: 4 rpm
(25.133 rad.min-1)

最大: 315 rpm
(1,979.203 rad.min-1)

パーツの長さ

5,000 mm
(197 in)

貫通穴のサイズ

130 mm
(5 in)

X軸

630 mm
(25 in)

Z軸

4,800 mm
(189 in)

早送り速度X

1,870 mm/min
(1 in/s)

早送り速度Z

3,740 mm/min
(2 in/s)

公称出力

22 kW
(29.9 hp)

全長

8,100 mm
(319 in)

全幅

1,880 mm
(74 in)

全高

1,920 mm
(76 in)

重量

13,300 kg
(29,321 lb)

詳細

DL E Heavyシリーズの機械では、非常に大きな旋削径とワーク長を加工することができます。この旋盤シリーズは、長さ8000 mm(315インチ)、直径1600 mm(63インチ)までのワークピースの従来加工に対応します。特に幅が広く、大きくリブ加工された機械ベッドは、重量のあるワークにも対応します。強力なモーターが、微調整可能な多板クラッチを介して主軸を駆動します。ベッド長さが大きい場合、サポート内の高速トラバースが特に効果的で、重い心押台もモーター駆動で移動します。 最大8000 mmのセンター幅 強力モーター X、Z方向の早送り 高周波焼入れ研削ガイドウェイ X方向とZ方向の送り用のジョイスティックコントロールをサポートに直接取り付け 心押台調整用ハンドホイール X方向とZ方向の早送り用モーターを分離 主軸台駆動用頑丈なマルチディスククラッチ 大型スピンドルベアリング 完全に組み立てられた3軸位置表示装置付き エプロンに組み込まれたオーバーロードクラッチ より高い精度 エラー率の低減 生産性の向上 貴重な時間の節約 生産性の向上 見やすいディスプレイ オペレーター固有の機能 便利なキーボードレイアウト 分解能 0.01/ 0.005 mm デフォルト座標 ディスプレイの電源を切っても軸の位置は保持されます。 穴円パターン計算 電卓機能 工具10本収納可能 半径/直径トグル mm/インチ変換 簡単な拡張とメンテナンスフリー トップスライド(Z0)とボックスウェイスライド(Z1)を別々に、また旋盤用の差動/累積モードで表示可能

---
