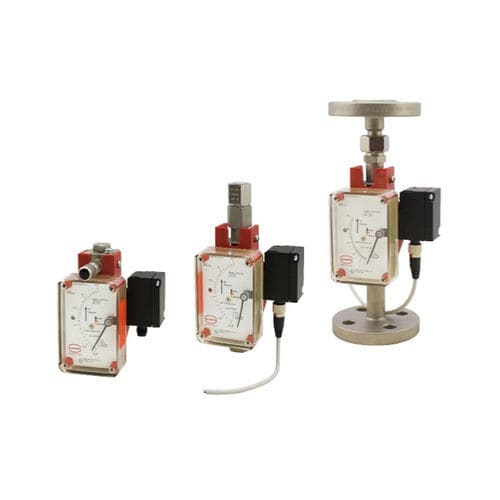

面積式流量計 KDS

磁気質量液体用

流体は流量計のメーターチューブを下から上へ流れます。フロートは、計測コーンとフロートの間に流量に対応する環状の隙間が生じるまで持ち上げられます。フロートに作用する力は平衡状態にあります。 流量から生じるフロートの高さは、フロート内の永久磁石により、磁気トラッキングシステムを通じてアナログ指示計ユニットの指針軸に回転しながら伝達されます。 可変面積流量計は、円錐形のステンレス製測定管と垂直方向に可動するフロートが一体化されたステンレス製装置で構成されています。流量設定用のバルブは内蔵されています（KDS-K/Cのみ）。
