面積式流量計 BGN
質量液体用ガス用

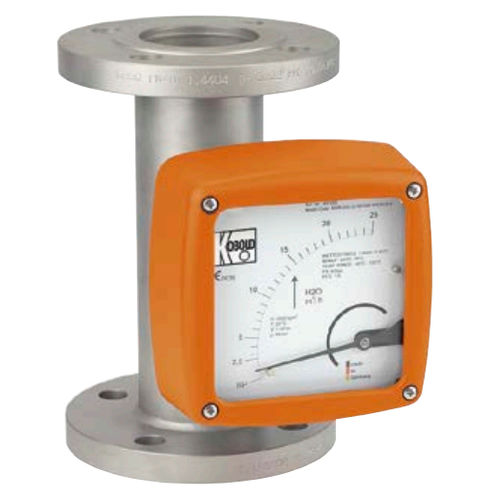

面積式流量計 - BGN - KOBOLD Messring GmbH - 質量 / 液体用 / ガス用
面積式流量計 - BGN - KOBOLD Messring GmbH - 質量 / 液体用 / ガス用
面積式流量計 - BGN - KOBOLD Messring GmbH - 質量 / 液体用 / ガス用 - 画像 - 2
お気に入りに追加する
商品比較に追加する


特徴

技術
面積式
タイプ
質量
流体
液体用, ガス用
パイプ径
DN40 - 1 1/2インチ, DN25 - 1インチ, DN50 - 2インチ, DN15 - 1/2インチ, DN100 - 4インチ, DN80 - 3インチ, DN20 - 3/4インチ, DN90 - 3 1/2インチ, DN32 - 1 1/4インチ, DN65 - 2 1/2インチ, DN125 - 5インチ, DN60 - 2 1/4インチ, DN150 - 6インチ
設置
フランジ取り付け
材質
ステンレススチール製
通信
アナログ出力, PROFIBUS PA, HART
保護レベル
ATEX, IP65, IP67
その他の特徴
高圧, 高温, インジケーター付
体積流量

最大: 130,000 l/h
(34,342.3668 us gal/h)

最少: 0.5 l/h
(0.1321 us gal/h)

動作温度

最大: 350 °C
(662 °F)

最少: 0 °C
(32 °F)

耐圧力

最大: 16 bar
(232.06 psi)

最少: 0 bar
(0 psi)

精度

1.6 %, 2 %

詳細

流体は、流量計のメーターチューブを下から上へ流れます。フロートは、メーターリングと円錐形のフロートとの間に、流量に対応した環状の隙間が生じるまで持ち上げられます。 フロートが持ち上がる。フロートに作用する力は平衡状態にある。フロートに作用する主な力は、アルキメデスの原理による浮力と、流体力である。 アルキメデスの原理による浮力、媒体の流動力、そして錘の力である。フロートの各位置は、校正中に測定された流量値に対応し、この流量値はスケールに転送されます。 BGN可変面積流量計は、接続部付きメーターチューブ、メーターリング、円錐形フロートで構成されています。フロートの位置は、マグネットにより、封入されたフォローマグネットに伝達されます。 フロートの位置は、指針軸に装着された封入式フォローマグネットに伝達されます。指針軸に取り付けられた第二の環状フォロー磁石の位置は、指針によって目盛りに伝達される。 指針 アプリケーション KOBOLD-BGN メータは配管内の液体や気体の流量計測に適しています。現在の流量を単位時間当たりの体積または質量で表示します。 用途 液体や気体製品の流量計測、監視、調整、制御。この流量計のデザインは、困難で荒い運転条件下でのプロセスに最適です。プロセスの監視と制御のために、電気機器を追加することも可能です。 -幅広い接液材料 -磁気抵抗信号伝送 -ガスまたは液体ダンピング(オプション) -高圧・高温用特殊設計 -優れたヒートトレース技術(オプション) -ダブル渦電流減衰(特別仕様) -セルフドレイン(特殊仕様) - 逆流防止

---
