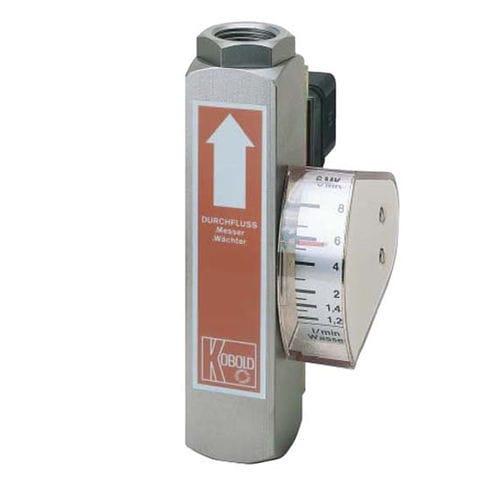

磁気フロースイッチ SMV

面積式リードスイッチ水用

定評あるコボルトの流量計およびスイッチ SMV-...は、従来のテーパー付き計量管を除き、よく知られたフロート式流量計の原理を応用しています。この特許を取得した流量計は、円筒形フローチューブの外周に円錐形のスロットを備えています。このため、円筒形のフロートを先細りの計量器内に導くという通常の問題が解消された。 また、フロートとフローチューブの間に一定幅の環状ギャップを設けるなど、新しい設計により、汚れに対する感度を大幅に低減させることができました。フロートは永久磁石で構成され、流路の外部にある双安定なリード接点を作動させます。 さらに、高さ調整可能なスイッチハウジングに組み込まれているため、腐食性の高い雰囲気でも接点が損傷することはありません。媒体が装置に入ると、フロートは上昇します。その磁場がリードスイッチの接点先端に到達すると、接点は閉じます。流量が増加すると、フロートはさらに上昇し、停止位置に達します。このため、フロートが磁気作動管の接点範囲を超えることはなく、接点は閉じたままとなり、双安定なスイッチングを実現します。 測定/スイッチング範囲 0.1 - 1 l/min ...10 - 250 l/minの水 接続G ¼ ...G 1¼ メネジ 材質: 真鍮, ステンレススチール 最大圧力: 250 bar (真鍮), 350 bar (ステンレス) 最大温度: 100°C 精度：フルスケールの±5 オプション：リード接点
