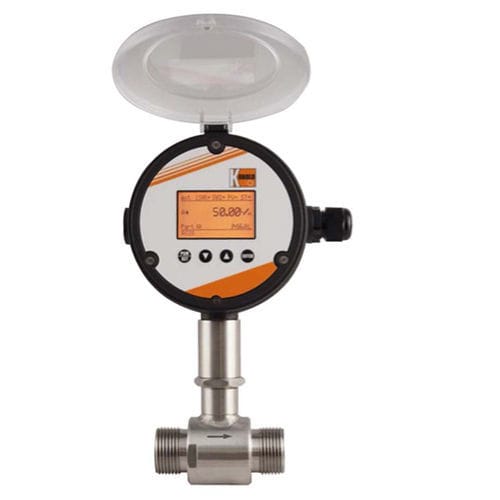

タービン式流量計 DOT

密度水用燃料用

タービン流量計モデルDOTは、2つのタングステンカーバイトベアリングに支持されたヘリカル形状のタービンローターで構成され、ローターは被計量液体に適合するグレードの固体フェライト系ステンレス鋼で、全て非磁性ステンレス鋼のハウジング内に収納されている。永久磁石コアを持つピックオフコイルは、ローターブレードを経由して磁気回路が形成されるように、ローターブレード先端に隣接してハウジングに取り付けられている。 ローターの回転はこの磁気回路のリラクタンスを変化させ、磁束の変化はコイルに小さな電圧を誘導し、その周波数はローター回転数に正比例し、したがって容積流量に比例する。粘度の増加の影響は、直線流量範囲を狭め、kファクターをシフトさせる。さらに、粘度の影響は周波数（ローターの回転数）に依存します。したがって、メーターが小さいほど、直線性曲線に対する粘度の影響は大きくなります。
