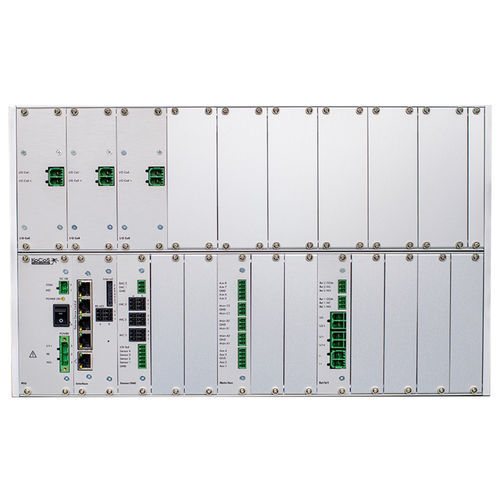

電流試験機器 ACTAS L series

抵抗性パフォーマンス自動

サーキットブレーカ、ディスコネクタ、アーシングスイッチなど、ドライブユニットの種類に関係なく、さまざまなタイプの開閉装置の機能試験を行うための高精度試験システムです。 入力と出力は端子ストリップを介してフレキシブルに接続されるため、この試験システムは、生産環境だけでなく、開発や実験室環境での使用にも特に適しています。 19インチの筐体は、スタンドアロン動作とシステムキャビネットへの設置の両方を可能にします。 スイッチング性能の評価に必要なすべての電気的・機械的パラメータは、メインコンタクトチャンバーやドライブユニットを開けることなくリアルタイムで測定されます。アナログ信号、インクリメンタル信号、バイナリ信号の測定が可能です。主接点カードと補助接点カードの14個の測定チャンネルにより、補助接点8個、抵抗接点6個、主接点6個の同時測定が可能です。 ACTAS L260は、閉コイル用制御出力1系統と開コイル用制御出力2系統を備えた動作コイルの単相制御により、中高圧ブレーカの試験に使用できます。PROMETとの組み合わせにより、1極あたり最大4台の遮断器ユニットに対して3極の動的抵抗測定を行うことができます。デジタルおよびアナログ制御出力により、電圧源または電流源を自動的に制御でき、完全自動試験が可能です。 試験システムの制御にはACTAS 2.60試験ソフトウェアを使用します。 制御出力 2 x オープニングコイル 1 x クロージングコイル 3 x 外部オームメーター 1 x 外部延長ボックス/電圧源 2 x アナログ制御出力 0...10 V 2 x リレー
