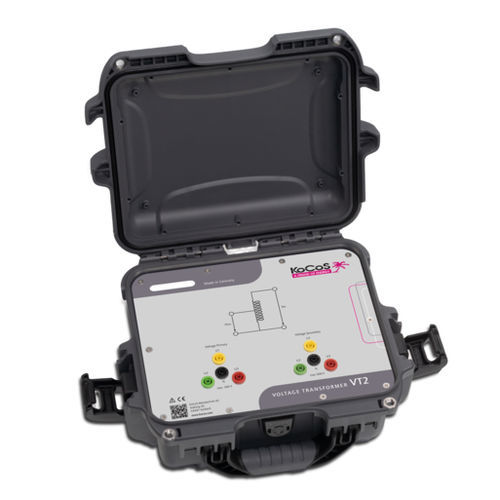

研究所用テスト システム Voltage Transformer VT2

電気回路網用電気設備およびマシン用エレクトロニクス産業用

最大690 VLLの低電圧設備におけるリレー試験 電圧トランスVT2との組み合わせにより、ARTESテストシステムの最大出力電圧は300 VLE/520 VLLから600 VLE/1040 VLLへと倍増します。そのため、定格電圧690 VLLまでの保護リレーを直接テストすることができます。 三相電圧トランスVT2は、特にその高い精度が特徴です。また、過電圧に対する試験体の保護も特別に考慮されています。 高精度で負荷にほとんど影響されない VT2の開発では、変圧器の寸法に特別な注意が払われました。巻線、鉄の断面、形状を特別に適合させることで、広い負荷範囲にわたって高い電圧安定性と高精度を実現しました。そのため、時間のかかる測定や、各試験前の各変圧比の決定や入力は、ほとんどの場合省略することができます。 不正確な測定結果を避けるための突入電流除去機能 変圧器を使用する際に一般的に発生する突入電流は、保護リレー試験中に誤った測定結果につながる可能性があります。巻線の数と特別に設計されたトランスコアにより、極めて効果的な突入電流除去が実現できます。一定の出力電圧は試験開始時に直接利用でき、正確な測定結果を保証します。
