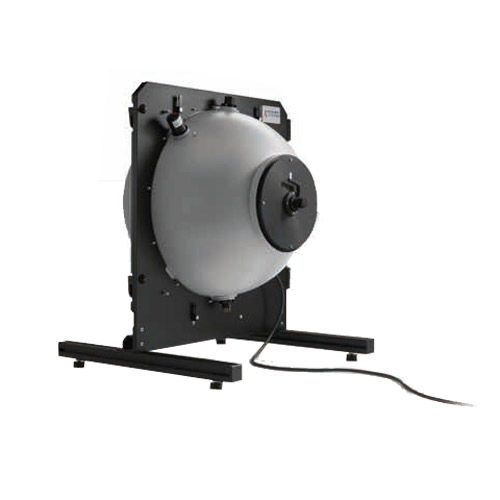

光フラックス測定用積分球 ISP 500

光計測における最も重要なテストの一つは、積分球を使用した光源の全放射パワーまたは光束の評価です。積分球の内面は拡散性のある反射材でコーティングされており、放出された放射の完全な統合と均質化を保証します。統合された光は、検出器ポートで測定されます。 積分球の完全なシリーズはInstrument Systemsによって開発され、広範囲のアプリケーションのための機能を提供するために、幅広いサイズで利用可能です。測定される光源の最大寸法は、適切な積分球を選択する際の決め手となります。大きな光源では、測定誤差を最小限に抑えるために、より大きな積分球を使用する必要があります。 器械システムの積分球はすべて2π構成の光束を決定するための側面の入口の港を備えています(すなわち、前方半球だけに放出を決定するために)。より大きい積分球を使うと、テストオブジェクトは4π構成の測定を可能にする中央に取付けることができます(すなわち、すべての方向の放出を決定するために)。 - 内径500mm - LEDの光束を測定するためにCIE 127に準拠しています。 - 側面からのカップリング用150mm極小ポート - 中央にテストソースを取り付けるための内部ランプポスト - 補助光源
