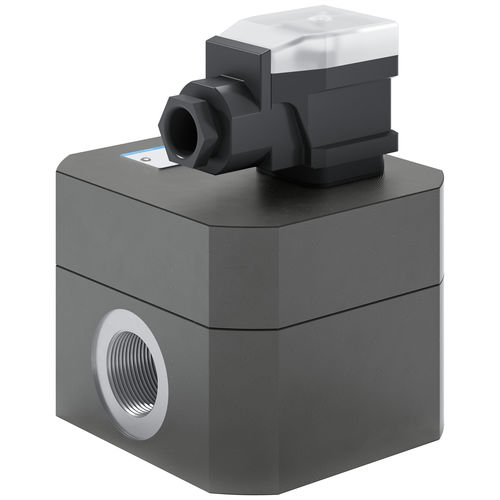

ギア流量計 VCA

密度液体用アルミニウム

高精度な2つのギアで構成された測定ユニットは、変位の原理で液体の流れによって駆動されます。ギアは測定室内をほぼ非接触で走行します。ベアリングはボールベアリングとプレーンベアリングで構成されています。 測定原理のため、圧力や体積流量の脈動はありません。入口側と出口側に沈降部を設ける必要がないため、機械／プラントをよりコンパクトに設計することができます。すべての可動部は、測定媒体によって潤滑されます。 ギアの動きは、蓋に取り付けられたセンサーによって非接触でスキャンされます。測定ユニットが1歯ピッチ回転する間に、センサーごとにいわゆる幾何学的な歯の体積Vgzに対応する信号が生成されます。 プラグにはプリアンプが搭載されており，センサーの信号を方形波に変換して出力信号としています。デュアルチャンネルスキャンにより，より高い測定分解能と流れの方向の検出が可能となっている。
