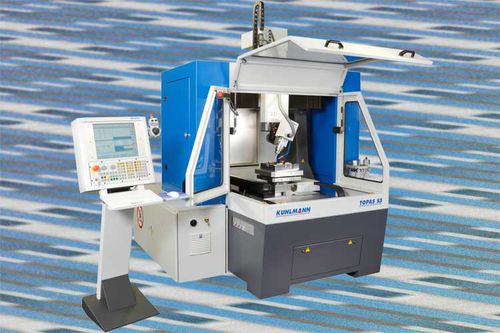

5軸フライス盤 Topas S5, SL5旋回スピンドルガントリータイプ彫刻
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 旋回スピンドル
- タイプ
- ガントリータイプ
- 関連機能
- 彫刻
- 応用
- 金型工業用, 自動車産業用, 航空産業用, 航空用, モデル制作用, 型用, 小型部品用, アルミニウム産業用, ステンレス合金用, 小部品製造
- その他の特徴
- 高速, コンパクト, 精密, UGV, リニア エンジン, ダイレクトドライブ, マイクロマシニング用, 工具自動取り換え機能付
- X軸移動距離
1,020 mm
(40.16 in)- Y軸移動距離
750 mm
(29.53 in)- Z軸移動距離
450 mm
(17.72 in)- 回転速度
80,000 rpm
(502,655 rad.min-1)- 出力
最大: 16 kW
(21.75 hp)最少: 0 kW
(0 hp)- テーブル回転(C軸)
360 °
- X軸の移動速度
50,000 mm/min
(33 in/s)- Y軸の移動速度
50,000 mm/min
(33 in/s)- 最大テーブル積載量
250 kg
(551 lb)- 全長
1,850 mm
(72.8 in)- 全幅
2,000 mm
(78.7 in)- 全高
3,000 mm
(118.1 in)
詳細
Topas S5はKuhlmannによって製造された装置を製粉し、刻む5軸線である。それは3D精密製粉の部品および型の製造業のために特になされる。
複雑な仕事の部分の処理のために、製粉の紡錘はB軸線の± 90°で置かれるたくさんである。S5はRTCP （回転用具の中心点）を任意に与えることができる。
C軸線の回転式テーブルは仕事の部分をまっすぐ握る、またはシステムを締め金で止めるゼロ ポイントを通した可能性を提供したものだ。用具の雑誌からの負荷は十分に自動化されてもたらすことができる。
単位は型、電極、プロトタイプ、ダイス、ロール、浮彫りになるダイスおよび連続部品の使用のために適している。なお、それは鋼鉄から63までHRC、非鉄金属、アルミニウム、ステンレス製およびプラスチック造られる。
---
