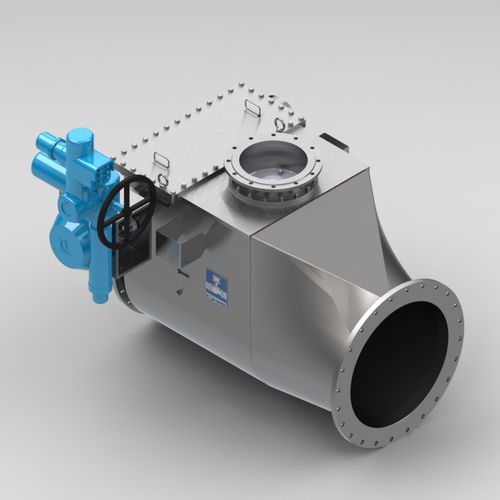

ナイフゲートバルブ KSK-HLK

手動ハンドル付き遮断ガス用

コールダストダンパー ksk-hlk コールダストダンパーは石炭火力発電所のミルとバーナー間の配管に使用されます。このダンパーの目的は、対応するミルが停止しているときに、バーナー上流の給炭ラインを個別に遮断することです。石炭ダストダンパーは、堆積物の形成を防ぐために最適化されたフローパターンを持つ頑丈な設計です。ダンパーのフラップはダストの流れから完全に外れた位置にあるため、オリフィスの断面積が大きくなり、圧力損失が小さくなります。 KSK-HLK型ダンパーには熱風接続口が追加されています。メインダンパーブレードの閉位置では、熱風が噴射され、バーナーポートに残ったダストの自動冷却と洗浄を保証します。その結果、バーナーは違法な高温から保護され、ボイラーは爆発から保護されます。 用途 火力発電所 メリット 完全にブロックされない流路断面 堅牢なシートシールシステムによる信頼性の高い流体遮断 単純なシャットオフバルブに比べ、非常に短い位置決め時間 コンパクトでコスト効率に優れたソリューション - 従来のバルブ2個の代わりに1個のみ 操作詳細 閉位置にある時、フラッププレートはドライブシャフトと内部レバーによってフラップシートに押し付けられ、ダストタイトシャットオフを保証します。同時に、バーナーガンを冷却するために熱風接続が開かれます。石炭ダストフラップが開くと、フラッププレートは90°前後移動し、流路断面全体の遮断が解除されます。この位置では、フラッププレートは流れを妨げず、熱風供給を完全に遮断します。
