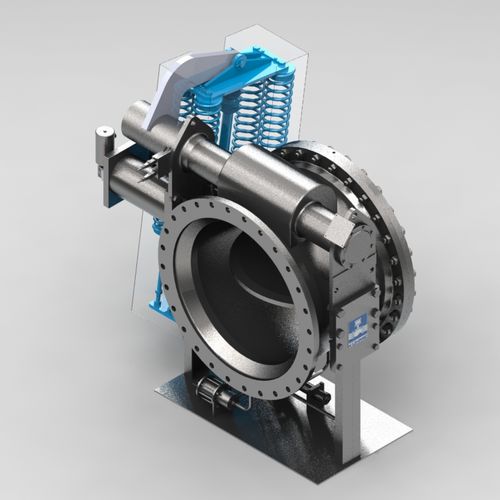

バタフライバルブ PKIII/S

空気操作遮断ガス用

安全クイック閉鎖 バタフライフラップ弁 安全クイック閉鎖バタフライフラップ弁は格納容器に不可欠な部品です。バタフライフラップ弁は原子力発電所の格納容器の換気システム（HVAC）に使用されています。LOCA - 冷却喪失事故」のような緊急事態が発生した場合、バタフライフラップ弁は迅速かつ安全に遮断します。また、バタフライフラップ弁は地震条件下でも絶対的な強度を発揮します。KÜHME安全クイック閉鎖バタフライフラップ弁は、このアプリケーションのベンチマークです。 用途 原子力発電所 メリット 信頼性の高い閉鎖時間<3秒 20 mbar gで0.5 l/hのリーク率という気密性要件を満たす実証済みの気密性システムによる安全性 バルブの閉鎖は減衰され、配管内の圧力サージを低減 ダブルシート - 2つのバルブの代わりに1つのバルブ - コンパクトでコスト効率の高いソリューション プラントの運転中に、バルブを取り外すことなく、シーリングシステムを自動テストすることができます。 大量の運転サイクルに対応する頑丈な設計 長寿命の高性能バルブ 操作の詳細 クイッククロージングフラップは、ソレノイドバルブ付き空気圧アクチュエーターで作動します。自動クイッククロージングは、クイックエキゾーストバルブを介して空気圧アクチュエーター内の圧力ボリュームを解放します。アクチュエーターに横方向に取り付けられた閉鎖スプリングがフラップを閉じます。レバーの運動力学の結果、フラップブレードは平行に、つまりほぼ摩擦なくシーリングシートに移動します。
