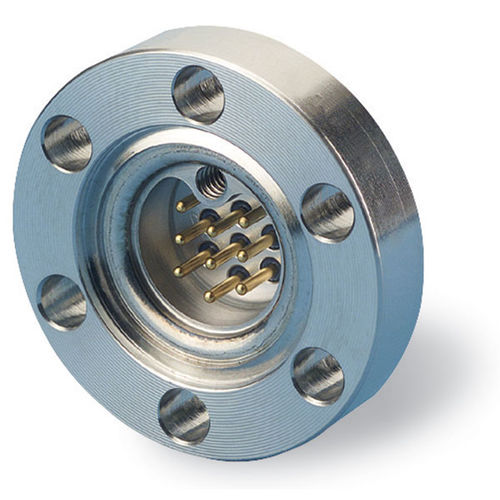

ケーブル用フィードスルー端子 IFDJG091052

フランジマルチパス絶縁

これらのマルチピン気密フィードスルーは、Subminiature-Dフィードスルーが大きすぎて使用できないスペースに制約のあるアプリケーション向けに設計されています。 Subminiature-Cのコンパクトなデザインは、小さなフランジマウントを可能にし、1.33インチCFおよびKF16スタイルのフランジを使用することができます。 サブミニチュア-Cフィードスルーは、9ピン構成で提供されます。 金メッキピンはストレートスルーデザインで、密封され、ガラスセラミックシールを使用してステンレススチールシェルで電気的に絶縁されています。 大気側と真空側の両方のコネクタには、フィードスルーにロック機構を提供するソケットヘッドネジが取り付けられ、アライメントのキーウェイとしても機能します。 真空側 Kapton 絶縁ケーブルは、UHVアプリケーションの要求に応じてPEEKコネクタとともに使用されます。
