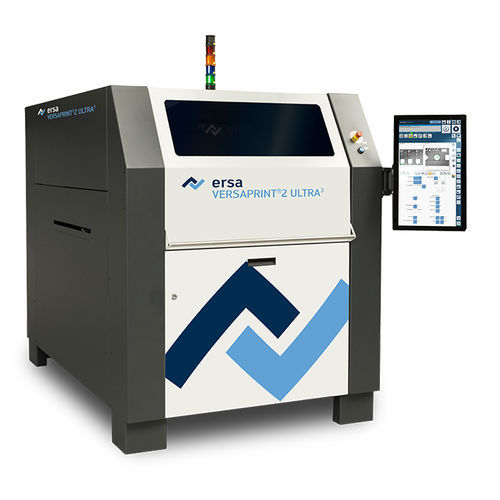

自動スクリ—ン印刷機 VERSAPRINT 2 ULTRA³

ハンダペーストSMT高精度

エルザステンシルプリンターVERSAPRINT 2 ULTRA³は3D LISTカメラの最新測定技術を使用しています。最小のはんだペースト析出部の形状は、印刷体積、ひいてははんだ接合部の形状に大きな役割を果たします。ペーストの堆積は、表面全体にわたって同じ高さなのか、それとも端に向かって傾斜しているのか。この疑問には、ステンシルプリンターと3D-SPIを同時に搭載したULTRA³がお答えします。 - 複雑な基板を印刷工程後に直接検査する3D-SPI - 欠陥が発生する前にステンシル検査で欠陥を検出 - 印刷前にいつでも未印刷プリント基板のゼロ点測定が可能 - 印刷オフセットのための統合クローズドループ機能 - 印刷と検査のためのエンド・ツー・エンド・ソフトウェア・プラットフォーム - 1台の機械、1つの窓口で両工程のメンテナンスと保守が可能 - 生産ラインの省スペース化 効率性の向上VERSAPRINT 2 ULTRA³は、3D検査を統合した世界初のステンシル印刷機です。 基板サイズ (X x Y): 最小50 x 50 mm、最大50 x 50 mm。50 x 50 mm、最大680 x 500 mm (検査エリア 550 x 500 mm) 印刷ヘッド：2つの独立したスキージヘッド、連続スキージ力制御、 オプションのステンシル・クリーナー：680 x 500 mmスキージ深さ停止と振り子制限 スキージ力：0-230 N 基板厚み：0.5～6 mm
