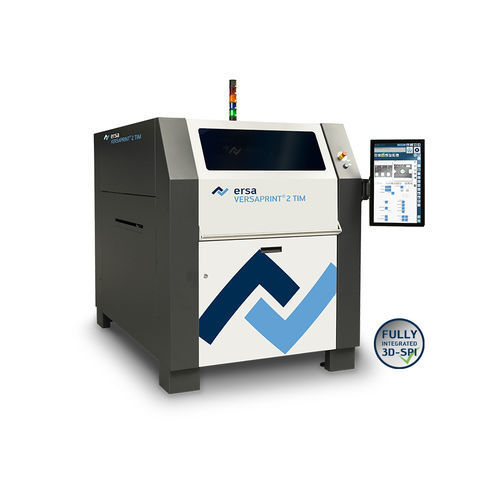

自動スクリ—ン印刷機 VERSAPRINT 2 TIM

ハンダペーストプリント基板高品質

経済的で再現性の高いサーマルペースト印刷 IGBTのようなパワー半導体を効率的に使用するためには、PCBとの最適な電気的接続とヒートシンク（筐体または放熱板）との高品質な熱的接続が必要です。電気的接続にはプレスフィットシステムVERSAFIT 500を、放熱のための熱的接続にはステンシル印刷機VERSAPRINT 2 TIM（Thermal Interface Material）を使用することで、高品質なアセンブリプロセスを実現します。 プレスフィットと印刷工程の直接結合 プレスフィット工程後、アセンブリは自動的にプリンタに搬送され、そこでサーマルペーストがIGBTに印刷されます。プレスフィット工程と印刷工程が直結しているため、処理工程が削減され、ラインのスループットが向上します。VERSAPRINT 2 TIMは、ステンシル印刷のすべての利点と、サーマルペーストの最適処理のための正確なプロセスパラメータを兼ね備えています。これにより、再現性のあるボリューム塗布を実現し、印刷機に内蔵された検査システムでモニターすることもできます。VERSAFIT 500とVERSAPRINT 2 TIMを組み合わせることで、パワーエレクトロニクスアプリケーション向けの高性能チームが形成されます。 - 最大100mm以下のコンポーネントクリアランス - アライメント精度 +/- 12,5 µm @6s - クローズドループによるスキージ力制御 - ペーストロール径検出 - 大型容器からのペースト補充 - 15kgまでの重量物搬送 - 統合3D検査 - フラットベルトコンベア - オプションは現場で後付け可能 エルザステンシルプリンタ - VERSAPRINT 2 ULTRA³ （バーサプリント2 ウルトラ 効率性を追求しました：VERSAPRINT 2 ULTRA³は3D検査機能を内蔵した世界初のステンシルプリンタです。
