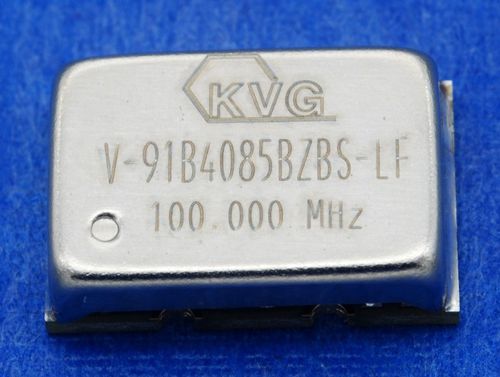

電圧制御水晶発振器（VCXO）オシレーター V-9 series

電子SMD高周波

V-91A000 / V-91B000シリーズは、OCXOと同様の位相ノイズ性能を持つ高周波VCXOです。V-91A000シリーズは電源電圧3.3VでLVHMCOS出力信号を提供し、V-91B000シリーズは電源電圧5Vで+10dBmの真の正弦波出力を提供します。 初期公差、温度範囲に対する周波数安定度、電源電圧の変化に対する安定度、負荷の変化に対する安定度、10年間のエージングを含む総合的な安定度は、125MHzまでの周波数で±25ppm以下、125MHz以上の周波数で±30ppm以下です。周波数制御範囲は±30ppmより大きく、それぞれ±35ppmである。従って、絶対可変範囲（APR）は±5ppm以上あり、発振器はいかなる条件下でも、また寿命が尽きるまで、公称周波数にロックされ続けることが保証される。 このような100 MHzの低位相雑音VCXOをKVGの低位相雑音OCXO O-30シリーズのような低雑音で安定性の高い10 MHzのOCXOに位相同期させることで、10 MHzのOCXOデバイスの優れた全体的な周波数安定性とキャリアに近い優れた位相雑音性能、そして1 kHz以上のオフセット周波数では100 MHzのVCXOデバイスの低消費電力と優れた位相雑音という両方のデバイスの利点を得ることができます。 特徴 出力信号真の正弦波 標準位相雑音 @ 100Hz キャリア・オフセット < -123 dBc/Hz; 標準「ノイズ・フロア100kHzキャリア・オフセット時 ± 40 ppm 電源電圧 5 V. アプリケーション レーダーシステム ネットワークおよび同期エレメント
