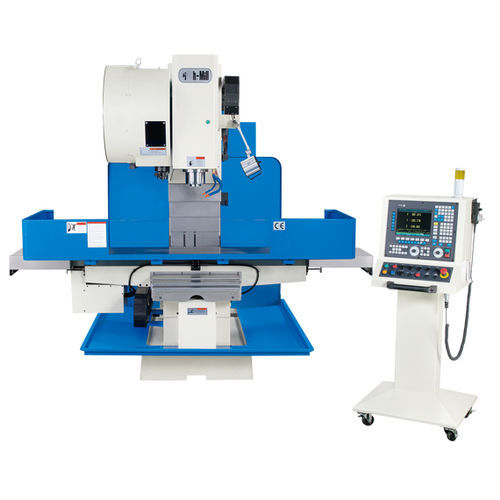

3軸フライス盤 Cinch Mill 縦型BT 40BT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40, BT 50, CAT40, CAT50
- 関連機能
- 切断
- その他の特徴
- ダイレクトドライブ
- X軸移動距離
最少: 800 mm
(31.5 in)最大: 3,000 mm
(118.11 in)- Y軸移動距離
最少: 400 mm
(15.75 in)最大: 900 mm
(35.43 in)- Z軸移動距離
最少: 450 mm
(17.72 in)最大: 750 mm
(29.53 in)- 回転速度
6,000 rpm, 12,000 rpm
(37,699 rad.min-1, 75,398 rad.min-1)- 出力
7.5 ch, 10 ch, 15 ch, 20 ch
(7.5 hp, 10 hp, 15 hp, 20 hp)- X軸の移動速度
最少: 0 m/min
最大: 5 m/min
- Y軸の移動速度
最少: 0 m/min
最大: 5 m/min
- Z軸の移動速度
最少: 0 m/min
最大: 5 m/min
- 最大テーブル積載量
最少: 500 kg
(1,102 lb)最大: 2,200 kg
(4,850 lb)- 総重量
最少: 2,500 kg
(5,511.56 lb)最大: 17,000 kg
(37,478.58 lb)- 全長
最少: 210 cm
(82.7 in)最大: 610 cm
(240.2 in)- 全幅
228 cm
(89.8 in)- 全高
100 cm, 150 cm, 225 cm, 254 cm, 256 cm
(39.4 in, 59.1 in, 88.6 in, 100 in, 100.8 in)
詳細
最高品質のミーハナイト製ベッド、コラム、テーブル、サドル、プレミアムグレードスピンドル、ボールスクリュー、ベアリング。精密研削とターサイトコーティングが施されています。
ソリッド鋳鉄構造
当社の鋳物は、欠陥を分析し、多数の重いリブで内部補強され、究極の剛性と減衰性を実現すると同時に、より高馬力の切断を可能にします。
鋳鉄製マッシブデザイン
1.ソリッドコラム構造により、ヘッドストックのたわみを排除。
2.高精度と長寿命を実現する焼入れソリッドボックスガイドウェイ。
3.オーバーハングをなくしたフルサポートテーブル。
---
