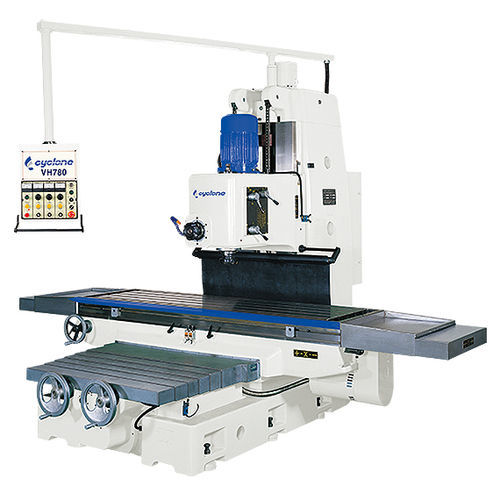

3軸フライス盤 VH series縦型横型コラム型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型, 横型
- タイプ
- コラム型
- その他の特徴
- 精密
- X軸移動距離
1,100 mm, 1,300 mm, 1,500 mm, 1,700 mm, 2,000 mm
(43.31 in, 51.18 in, 59.06 in, 66.93 in, 78.74 in)- Y軸移動距離
720 mm, 850 mm, 900 mm, 1,000 mm, 1,050 mm
(28.35 in, 33.46 in, 35.43 in, 39.37 in, 41.34 in)- Z軸移動距離
780 mm, 800 mm, 900 mm, 1,000 mm
(30.71 in, 31.5 in, 35.43 in, 39.37 in)- 回転速度
最大: 1,500 rpm
(9,425 rad.min-1)最少: 45 rpm
(283 rad.min-1)- 出力
10 W, 15 W
(0.01 hp, 15 hp)- X軸の移動速度
最大: 2,800 mm/min
(2 in/s)最少: 25 mm/min
(0 in/s)- Y軸の移動速度
25 mm/min, 1,000 mm/min, 1,500 mm/min, 2,500 mm/min
(0 in/s, 1 in/s, 1 in/s, 2 in/s)最大: 2,800 mm/min
(2 in/s)最少: 25 mm/min
(0 in/s)- Z軸の移動速度
最大: 2,500 mm/min
(2 in/s)最少: 25 mm/min
(0 in/s)- 最大テーブル積載量
1,000 kg, 1,500 kg, 2,000 kg, 3,000 kg
(2,205 lb, 3,307 lb, 4,409 lb, 6,614 lb)- 総重量
最大: 16,000 kg
(35,273.96 lb)最少: 4,200 kg
(9,259.42 lb)- 全長
最大: 3,790 mm
(149.2 in)最少: 2,550 mm
(100.4 in)- 全幅
2,030 mm, 2,280 mm, 2,520 mm, 2,790 mm, 3,210 mm
(79.9 in, 89.8 in, 99.2 in, 109.8 in, 126.4 in)- 全高
2,550 mm, 2,960 mm, 2,970 mm, 3,300 mm
(100.4 in, 116.5 in, 116.9 in, 129.9 in)
詳細
ベッド、コラム、サドル、テーブルは高品質のミーハナイト鋳鉄製で、高い安定性のために応力除去が施されている。
摺動面はすべて焼入れ、精密研磨され、耐摩耗性を最大限に高めるためにターサイトBコーティングが施されています。
X、Y軸はステンレススチール製のテレスコピックカバーで保護されています。
X、Y軸の駆動には、高精度C5級精密ボールねじとダブルナットを採用し、高い送り精度を確保しています。
スピンドルは、精密アンギュラコンタクトベアリングを使用しています。
スピンドルは、SCM21合金鋼から精密に製造され、熱処理と精密研削が施されています。
ミリングヘッドの全てのギアは、焼入れされ、精密研削されており、静かな動作を実現。
X軸送りは、高トルクサーボモーターで駆動され、送り速度が可変です。
強力なスピンドルモーターにより、高い切り屑排出率を実現。
ファナックまたは三菱CNCコントローラを選択可能。
全機種CNC化可能。
---
カタログ
VH series
4 ページ
