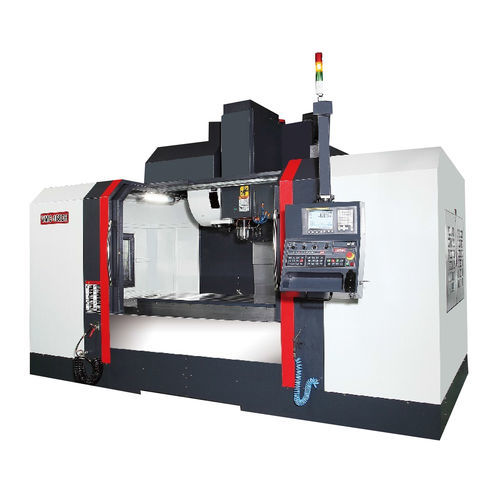

3軸マシニングセンタ VMC series縦型コラム型BBT40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- コラム型
- スピンドル
- BBT40
- 応用
- 激しい使用に耐える
- その他の特徴
- ダイレクトドライブ, 高精度
- X軸移動距離
最少: 500 mm
(19.69 in)最大: 2,100 mm
(82.68 in)- Y軸移動距離
580 mm, 600 mm, 610 mm, 700 mm, 870 mm
(22.83 in, 23.62 in, 24.02 in, 27.56 in, 34.25 in)- Z軸移動距離
最少: 510 mm
(20.08 in)最大: 700 mm
(27.56 in)- 回転速度
最少: 6,000 rpm
(37,699 rad.min-1)最大: 20,000 rpm
(125,664 rad.min-1)- 出力
7.5 kW, 11 kW, 15 kW, 18.5 kW, 22 kW
(10.2 hp, 14.96 hp, 20.39 hp, 25.15 hp, 29.91 hp)- 最大テーブル積載量
最少: 4 kg
(9 lb)最大: 3,000 kg
(6,614 lb)
詳細
ボディ、ベース、サドル、テーブル、スピンドルヘッド、コラムは箱型構造で、堅牢かつ高剛性な設計。リブ構造を強化することで、機械剛性を向上させ、機械の変形を防ぎます。
すべての構造部品はミーハーナイト鋳物でできており、内部リブは各セクションを貫通しています。これにより、機械の剛性を大幅に向上させています。
プレテンションダブルアンカー付きボールねじ
各軸の駆動には、ガイドウェイの中央に配置された高精度ダブルナットボールネジを使用。ボールネジの両端はアンギュラコンタクトベアリングで固定され、プレテンションがかけられています。
---
