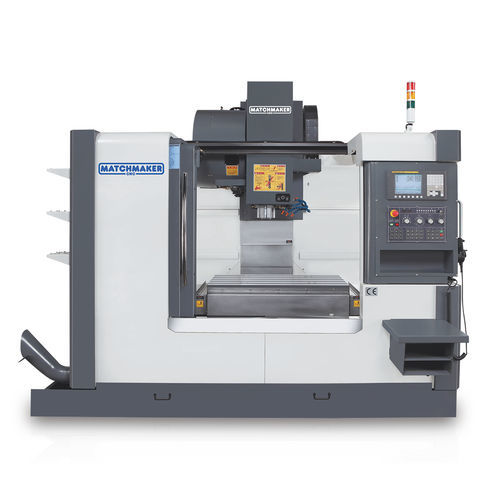

3軸マシニングセンタ VMC series
縦型BT 4024ツールステーション

3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
3軸マシニングセンタ
お気に入りに追加する
商品比較に追加する


特徴

軸の数
3軸
主軸の方向
縦型
スピンドル
BT 40
ツールステーション数
24ツールステーション, 16ツール
関連機能
製粉, タップ加工, 切断, ドリル
応用
医療用, 宇宙産業用
その他の特徴
高速, 高精度
X軸移動距離

610 mm, 860 mm, 1,020 mm, 1,100 mm
(24.02 in, 33.86 in, 40.16 in, 43.31 in)

Y軸移動距離

460 mm, 560 mm
(18.11 in, 22.05 in)

Z軸移動距離

480 mm, 600 mm
(18.9 in, 23.62 in)

回転速度

8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)

出力

5.5 kW, 7.5 kW, 11 kW, 15 kW, 18 kW
(7.48 hp, 10.2 hp, 14.96 hp, 20.39 hp, 24.47 hp)

X軸の移動速度

最大: 10,000 mm/min
(7 in/s)

最少: 1 mm/min
(0 in/s)

Y軸の移動速度

最大: 10,000 mm/min
(7 in/s)

最少: 1 mm/min
(0 in/s)

Z軸の移動速度

最大: 10,000 mm/min
(7 in/s)

最少: 1 mm/min
(0 in/s)

最大テーブル積載量

300 kg, 600 kg, 800 kg, 1,000 kg
(661 lb, 1,323 lb, 1,764 lb, 2,205 lb)

最大ツール重量

7 kg
(15.4 lb)

総重量

4,000 kg, 5,800 kg, 6,200 kg, 6,500 kg
(8,818.49 lb, 12,786.81 lb, 13,668.66 lb, 14,330.05 lb)

詳細

スピンドルは熟練した技術者によって組み立てられ、各スピンドルは最適な状態を保証するためにテストされる。 概要 作業者が簡単にアクセスできるリフトアップ式のサイドウィンドウ、大型部品用の広いフロントドア、効率的な切り屑排出のために設計されたシートメタルガードを装備した、省スペースで高品質な機械です。 構造 新型サイクロンVMCシリーズは、サイクロン社の特徴である高剛性構造、高速モーションコントロール、低振動、高精度を備えた高速マシニングセンタです。航空宇宙、医療機器、その他の高精度産業において、フライス加工、ドリル加工、タッピング加工、各種金型製作に幅広く応用されています。 40年以上にわたって蓄積された経験と、最新の3Dデジタル設計技術を駆使して機械構造を強化し、最適な切削性能を実現しています。

---

カタログ

VMC series
VMC series
4 ページ
