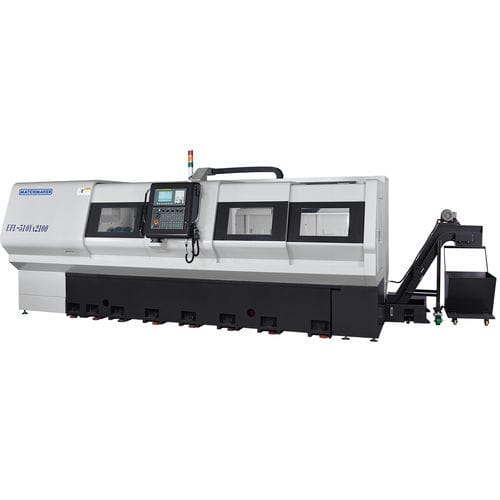

CNC旋盤 EFL series横型3軸平台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 3軸
- 構造
- 平台
- スピンドル
- A2-8, A2-11
- 応用
- ドリル
- 複合機能
- ミリング, ネジ立て
- 直径
510 mm, 560 mm, 710 mm
(20.08 in, 22.05 in, 27.95 in)- 回転速度
40 rpm, 1,000 rpm, 1,500 rpm, 2,000 rpm
(251.327 rad.min-1, 6,283.185 rad.min-1, 9,424.778 rad.min-1, 12,566.371 rad.min-1)- パーツの長さ
1,100 mm, 1,500 mm, 2,000 mm, 2,500 mm, 3,000 mm
(43 in, 59 in, 79 in, 98 in, 118 in)- X軸
360 mm, 410 mm
(14 in, 16 in)- Z軸
1,100 mm, 1,600 mm, 2,100 mm, 2,600 mm, 3,100 mm
(43 in, 63 in, 83 in, 102 in, 122 in)- 早送り速度X
10,000 mm/min
(7 in/s)- 早送り速度Z
20,000 mm/min
(13 in/s)- 公称出力
15 kW, 18.5 kW
(20.4 hp, 25.2 hp)- 重量
7,400 kg, 7,800 kg, 8,400 kg, 8,800 kg, 9,400 kg
(16,314 lb, 17,196 lb, 18,519 lb, 19,401 lb, 20,723 lb)
詳細
MATCHMAKER EFL は、1回のチャッキングで加工する必要がある複雑で大きな部品に最適です。45°傾斜X軸サドルと垂直Y軸、VDI40ライブツーリングC軸の組み合わせにより、旋削、フライス加工、ドリル加工、タップ加工など、多彩な加工が可能になります。
エルゴノミクス
大きな旋削寸法は、構造的な干渉を最小限に抑えます。また、簡単にアクセスできる主軸は、ワークの着脱が容易なように人間工学に基づいて設計されています。
パワーハウス
ダイナミックバランストランスミッションギアボックスは、3点支持設計によりマシンベースにしっかりと固定され、高級スパーギアと3ステップ油圧ギアシフト機構によりフルパワーを供給し、重作業に最適です。
油圧テールストック
リアチップフラッシングシステム
---
