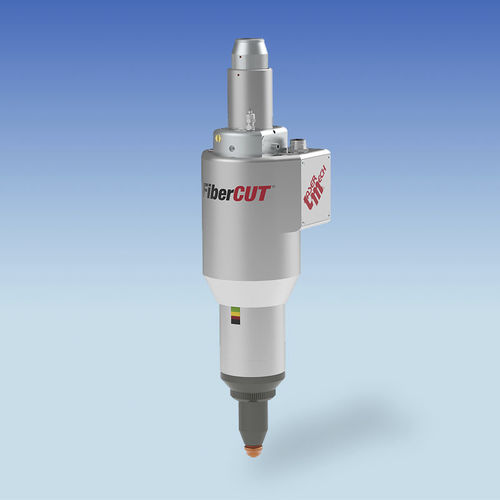

ファイバーレーザー切断ヘッド FiberCUT® ST

2軸ロボット用チューブおよびフレーム カット用

Laser Mechanisms社のFiberCUT® Straight (ST)レーザー加工ヘッドは、ファイバー伝送されたレーザービームをコリメートして集光し、切断ガスと共にノズルを通して最適な金属切断を行います。FiberCUT® ST のノズルはまた、被加工物から必要な先端スタンドオフを感知し、内部の z 軸駆動システムによって自動的にその距離を維持します。ヘッドのカバーガラスは、加工屑からカッティングレンズを保護します。 - 16kgロボット用ファイバー結合レーザーによる3次元切断 - 低い可動質量により、ロボット支持アームへの慣性伝達を最小化 - 低ノイズの内部高さ検知システムは、切断プラズマや貫通破片の影響を受けない - Zレンズの焦点から先端までの調整 - 最大4 kWまでのすべての主要なファイバー伝送レーザーシステムで使用可能 - カッティングヘッド、ファイバーコリメーター、位置測定付きリニアドライブで構成される完全システム - 軸方向の衝突保護機能を備えたカム式Z軸ドライブシステム - すべての配線とアシストガスラインは内部配管されており、コストのかかる引っ掛かりや破損を回避 - カートリッジ式引き出しにより、カバーガラスに素早く簡単にアクセス可能 - 衝突、温度超過、動作範囲超過時にエラー信号を出力 - 温度超過、動作範囲超過時にエラー信号を出力 - 密閉されたビーム経路 - 過酷な工場環境に対応 カッティングヘッド 定格出力：最大4 kW 焦点レンズ（焦点距離）：75 mm、100 mm、125 mm、150 mm 集束レンズ（直径）：28 mm クリアアパーチャー: 25 mm ノズル先端（各種形状）：0 mm～2.5 mm 1.0 mm～2.5 mm アシストガス圧力：最大20 BAR 重量：3.5 kg 高さ（移動中心）182 mm スライドトラベル：±15 mm 最大移動速度： 175 mm/sec. スタンドオフ距離範囲（1 mm推奨）： 0.5 mm～2.0 mm
