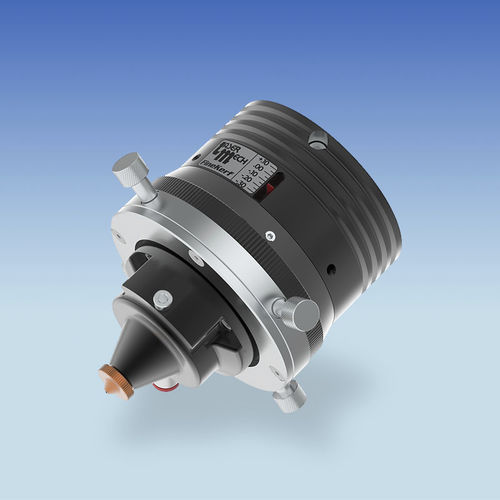

レーザー切断ヘッド FineKerf™

2軸ロボット用ガス反力調節式

Laser Depth Dynamics (LDD) の特許取得済み画像技術は、溶接中にレーザー溶接溶け込みを直接、幾何学的に測定する唯一の技術です。インライン・コヒーレント・イメージング（ICI）は、低出力赤外線レーザー・ビームを使用して距離を測定し、材料表面からキーホールの底までの余分な距離が溶接溶け込みとなります。この測定ビームは溶接ビームと同じ光学系を通り、キーホールの蒸気チャネルの底に焦点を合わせ、実際の溶け込みをリアルタイムで返します。結果として得られるデータは、溶接部の長さ方向の断面と同等であり、追加的な労力を必要とせず、部品を破壊することなく、即座に提供されます。もう破壊試験は必要なく、溶接品質データは溶接ごとに保存されます。 Laser Mechanisms は、LDD システムをすべての FiberWELD® ヘッドにシームレスに設計しており、Laser Mech® CO2ビーム伝送システムにも組み込むことができます。 インライン・コヒーレント・イメージング（ICI）は柔軟性があり、溶接以外のさまざまなレーザー加工に応用でき、さらに多くの加工固有の測定基準を測定することができます。ICIベースのシームトラッキング、高さ追従、スポット溶接溶け込み、凝固表面検査は、溶接アプリケーションのほんの一例です。また、アブレーションレーザーの表面形状や深さを測定したり、航空宇宙ドリル加工で貫通検出器として使用することもできます。レーザークラッディングやレーザ積層造形などの積層造形プロセスでは、ICIシステムは別の層を追加する前と後の表面高さを測定できます。
