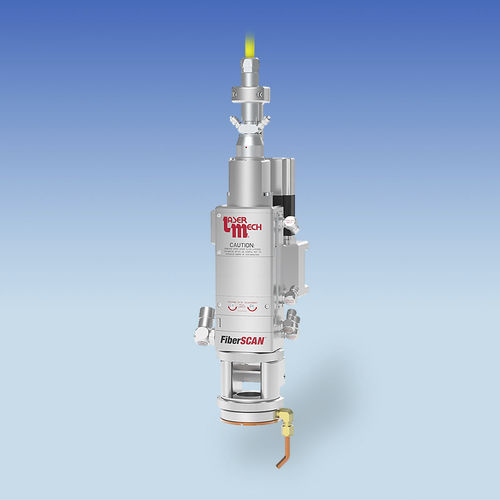

2軸レーザー スキャナーヘッド FiberScan™ RW

溶接用

FiberScan™ RWは、最大6 kWのレーザー出力を持ち、回転するウェッジを使用して、攪拌溶接などの用途向けに焦点でビームスピニングを発生させる。 レーザーシステム制御は、ディスクリートI/Oまたは異なるフィールドバスオプションを含む一般的なプロトコルを介してFiberScan™ RWのオンボードコントローラと通信します。ほぼすべての2次元形状が可能で、ほとんどの一般的な形状はShape Commander™ライブラリに保存されています。他のLaser Mechanisms社製加工ヘッドと同様に、FiberScan™ RWのソフトウェアはヘッド内の光学素子の状態を継続的に監視し、存在、温度、散乱光を検出します。 FiberScan™ RWは、入手可能なすべてのファイバーコネクター（QBH、QD、LCAなど）、およびあらゆるロボットやモーションシステムに統合できます。 加工ヘッド 定格出力（ファイバーレーザー）：最大6 kW ビーム径（最大NA 0.12、フルビーム）：23 mm 集光レンズ (標準焦点距離)：300 mm オプション焦点距離（お問い合わせください）：250 mm～500 mm フォーカスレンズ直径：38.1 mm コリメーター焦点距離 (標準) ：75 mm ワーキングエンベロープ： ø48 mm @ 300 mm FL ビームモーション（円または2D形状）：5°ロータリーウェッジ5°ロータリーウェッジ 最大回転数速度： 50Hz 連続 遠隔監視機能光学系温度、存在、位置 エアナイフ/クロスジェット回転：固定または360°回転 銅製開口部（パターンにより異なる）：28 mm ファイバー接続QD（LLK-D、LCA）、QBH（HLC-8） 冷却（室温水）： 1.5 L/分 重量（ケーブル、ホース、マウントプレートを含む）：~7.0 kg 形状の選択シェイプコマンダー™ソフトウェア オプション軸外照準レーザー、カメラ
