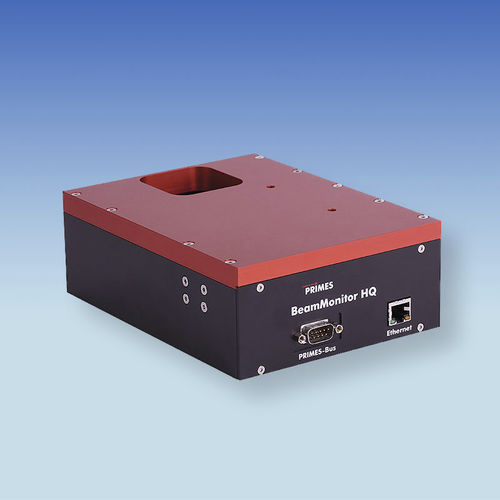

レーザー測定器 BM-HQ

走査機械式ビーム

このCO2レーザの生ビーム診断用リファレンスシステムは、何年も前から使用されており、成功を収めています。実際、PRIMES BeamMonitor-HighQuality (BM-HQ)は、ビームプロファイルやビーム対称性を識別するために使用される典型的なプレキシガラスバーンに取って代わるものです。 この診断装置は、高精度で迅速な測定を可能にします。これは、高いダイナミックレンジを持つ検出器によって保証されています。 BM-HQはレーザービームの分析に最適な装置です。メカニカルスキャニングシステムは、フルパワーでコリメートされたレーザービームのパワー密度を測定します。 BM-HQはコンパクト設計で軽量なため、材料加工システムへの組込みやサービスでの使用に最適です。 レーザービームは、回転する測定チップでポイントごとにスキャンされます。また、ビームプロファイル全体をスキャンするために、ミラーマウントをリニアに動かします。このようにして、ビームの一部がディテクターに照射されます。 入射信号はデジタル化され、評価ユニットに送信されます。14ビットA/Dコンバーターと最大256×128ピクセルの解像度を採用することで、生ビームの小さな乱れでも正確に分析することができる。本装置は、過酷な工業生産環境での使用を想定して設計されており、あらゆる空間方向への適応が可能です。 ソフトウェアには以下の標準機能がある： - 測定：測定：シングル測定、シリアル測定（モニター操作）、時系列発展測定（ラインスキャン） - 表示アイソメトリ、フォールスカラー、等高線、数値結果の表示 - データは*.focまたはASCIIファイル形式で保存。 測定中、ビームモニタからビーム全体が出ますので、ビームをできるだけ完全に吸収する必要があります。
