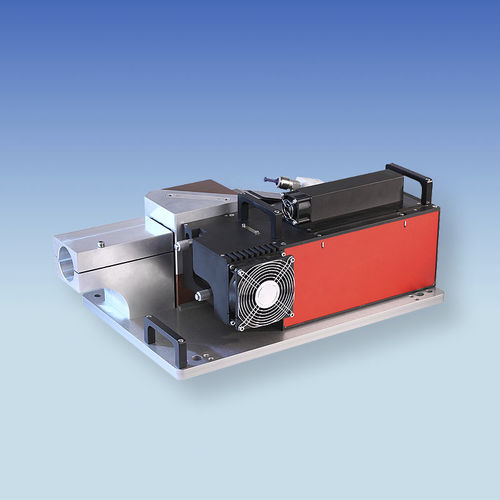

光線用測定器 HP-LQM

CCDレーザービーム

PRIMES HighPower-LaserQualityMonitor (HP-LQM)は、ビーム源のビームパラメータを迅速かつ自動的に特性評価します。この測定システムはコンパクトで、アライメントが容易で、個別に拡張することができます。 ビーム伝搬の測定、故障の解析 HP-LQMにより、PRIMESはビーム源のビーム特性を迅速かつ簡単に解析する統合ソリューションを提供します。PRIMESのコリメータと組み合わせて、この測定システムはファイバーレーザやファイバーガイドビーム源のビーム伝搬を決定します。 ファイバーガイドビーム源のビーム品質、発散、ビーム方向、パワーに関する詳細な特性評価は、一般に、多大な労力と複数のセットアップを用いなければ実施できません。 コリメータ付きHP-LQMは、ファイバーから発散して伝搬するレーザービームをコリメートし、2つの適合した水冷式アッテネータでパワーを下げ、測定ビームをLQMに導きます。PowerLossMonitorと組み合わせることで、照射されたレーザーパワーを、アッテネーターに結合されたレーザーパワーと、その結果生じる冷却媒体の温度上昇によって並行して測定することができます。 HP-LQMの開口部に設置された光学系は、入射したコリメートビームを装置内で集光します。集光されたビームは、複数のアッテネータとレンズを経由してCCDチップ上に拡大表示されます。このようにして測定された2次元のパワー密度分布から、LaserDiagnosticsSoftwareはビームの半径、位置、方向を決定します。
