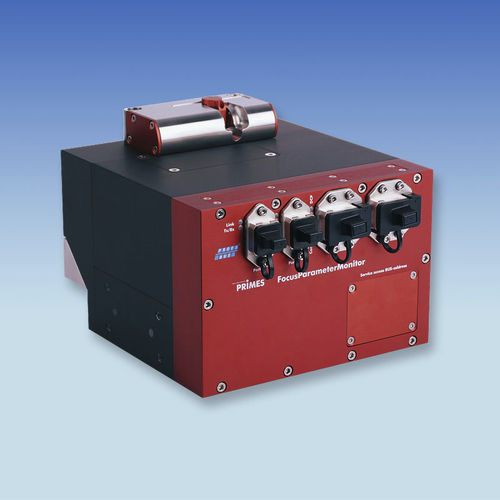

幾何学測定装置 FPM

位置CCDレーザー

PRIMES FocusParameterMonitor (FPM)は、レーザビームパラメータの迅速な決定を可能にします。測定プロセスは既存の機械プログラムから完全に制御されます。 レーザビームを素早く測定 FocusParameterMonitor(FPM)は、加工ゾーンにおけるレーザビームパラメータの迅速な決定を可能にする市場初のシステムです。その利点はまた、フィールドバスインターフェース（PROFINET、PROFIBUS）により、多くの産業用制御システムやネットワークに簡単に接続できます。 ビーム入射口には、電気的閉鎖装置と保護ガラスがあり、測定器を汚染から守ります。レーザーと加工ヘッドからのビームは、偏向ミラーを介して装置内に導かれます。 ビームは、ビームスプリッターと偏向ミラーを経由して測定部品に到達します。レーザー出力は熱量測定される。この目的のために、レーザーは吸収体を一定時間照射する。既知の熱容量、試験体の温度上昇、照射時間をもとに、パワーが計算されます。カメラベースのビーム解析ユニットは、CCDセンサーでビーム形状とビーム位置を測定します。最後にフィールドバスインターフェースが、測定データデータをシステムコントローラに転送します。追加のPCは必要ありません。 - レーザ出力 - ビーム寸法 - ビーム位置 ビーム位置 - 波長: 1030-1090 nm - 最大レーザー出力： 8 kW - 測定周期（代表値）：0.3秒（ビーム測定時
