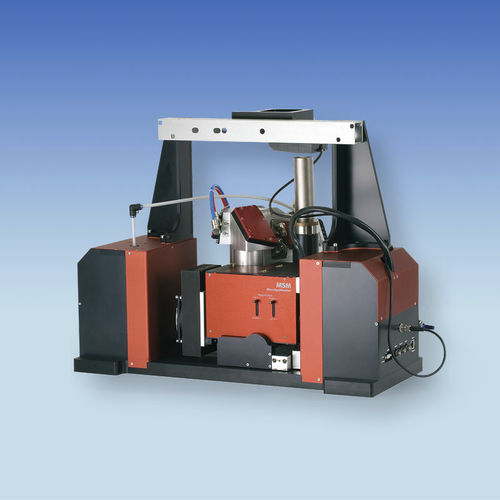

パワー測定装置 HP-MSM-HB

濃度レベル放射

高輝度ハイパワーレーザー用に特化し、HighBrillianceオプションで拡張：PRIMESのHighPower-MicroSpotMonitor-HighBrilliance (HP-MSM-HB)は、最大10kWまでのSMレーザーのパワー密度分布を集光面で直接測定できます。 マルチkWレーザーの焦点形状測定 高ビーム品質と高平均出力を持つNIRレーザは、レーザ材料加工においてますます採用されるようになってきています。これらのレーザーでは、20から数100マイクロメートルの範囲の焦点形状を達成することができます。GW/cm²までの出力密度に長期間耐えられる材料はありません。この放射線レベルでは、従来のスキャニング測定技術による解析は不可能である。PRIMESは、カメラベースの集光分析システムMicroSpotMonitor (MSM)に、特に微細集光高出力レーザ用のHighBrillianceオプションを追加しました。 HighPower-MSM-HighBrillianceは、マルチキロワットレーザーの集光ビームパラメータを20マイクロメートルから1ミリメートルの範囲で、フルパワーでも加工領域で直接測定します。 この目的のために、レーザーパワーの95%はビームスプリッターによって測定光学系を透過し、吸収されます。残りの5％は、測定光学系でさらに減衰され、内部の水冷式アブソーバーで破壊されます。数ミリワットのパワーを持つ部分ビームは、CCDセンサー上で拡大画像化される。
