パワー測定装置 PMM

濃度周波数位置

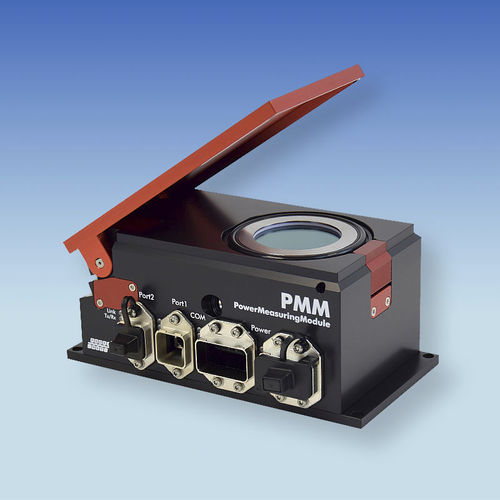

PRIMES PowerMeasuringModule (PMM)は、生産ゾーンで直接光パワーを測定する堅牢なレーザーパワー測定システムです。フィールドバスインターフェースにより、PMMは機器コントローラに簡単に統合できます。機械コントローラに直接接続できるため、完全に自動化された測定を実施し、文書化することができます。これは加工中のビームモニタリングの基礎となり、レーザを使用した製造における品質保証に不可欠な要素です。 PowerMeasuringModuleはレーザ出力を熱量測定します。吸収体にレーザーを一定時間照射します。試験体の熱容量、温度上昇、照射時間により、光パワーが数秒で計算されます。露光時間の測定は、結果の信頼性を高めます。 測定結果はビーム寸法やビーム位置に依存しません。吸収体は、周囲の空気との熱伝導により冷却されます。このため、システムの測定頻度が制限されます。プラントコントローラーは、いつでも吸収体の温度を照会し、新しい照射期間を決定することができます。 入口開口部の機械的閉鎖装置と保護ガラスが、測定装置を汚れから守ります。 吸収体の最大出力密度は1.5kW/cm2です。 高速測定シーケンス PowerMeasuringModuleを産業用ロボット製造のセットアップに組み込む場合、測定時のクロックサイクルを可能な限り短くすることが目標となります。測定時間を短縮するために、ロボットの停止時間をPowerMeasuringModuleの照射時間だけに短縮することができます。
