パワー測定装置 PM

水ビーム空気圧式

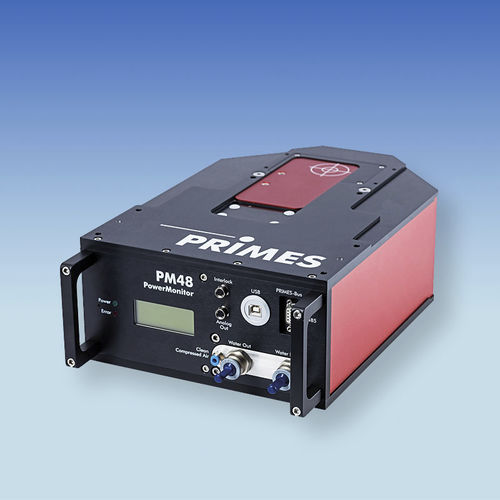

PRIMES PowerMonitor (PM)は、CompactPowerMonitorと同じ熱量測定原理を採用しています。CPMの平らなアブソーバーとは対照的に、PowerMonitorのレーザービームは集光可能なミラーを介して円筒形のアブソーバーに照射されます。水冷式アブソーバーの内側には高吸収コーティングが施されている。シリンドリカル・アブソーバーは、後方反射を最小限に抑えながら、非常に高い吸収率を実現している。 この方式は非常に高い出力に適している。冷却水に接触する部品はすべて銅または真鍮で製造されています。これにより、冷却サイクル中の応力腐食が効果的に防止されます。空気圧式閉鎖装置により、パワーモニターは汚れから保護されています。 PowerMonitorの開発では、以下の要件に焦点を当てました： - 高強度ビームの吸収 - 高い吸収率 - 長期安定性 - 精度 - 再現性 - 短い撮影時間 - 厳しい使用環境下での信頼性の高い動作 PowerMonitorは、固体レーザー（YAG）またはCO2レーザーの波長範囲で、校正に応じて連続波レーザーのビームパワーを測定します。様々なモデルが300Wから25kWまでの出力レンジをカバーしています。間もなく50kWまでのシステムが利用可能になります。 PowerMonitorは、内蔵LCDディスプレイに測定値を表示する。PCからの使用も可能です。これはPowerMonitorSoftwareのグラフィカル・ユーザー・インターフェースの目的です。これにより、現在の電力をアナログ表示したり、時系列的な変化を記録することができます。
