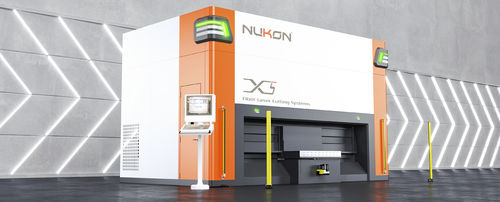

ファイバーレーザー切断機 X53D レーザーアルミニウム用ステンレススチール用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ファイバーレーザー, 3D レーザー
- 切断材料
- アルミニウム用, ステンレススチール用, スチール用, 銅用, 真鍮用
- 切断製品
- 板金用, 管
- 制御タイプ
- CNC
- 用途
- 産業用, 金属製作用
- 材料の搬入
- 自動搬入・搬出
- 構成
- 5軸
- その他の特徴
- 自動, 高精度
- X軸移動距離
3,050 mm
(120.08 in)- Y軸移動距離
1,300 mm
(51.18 in)- Z軸移動距離
600 mm
(24 in)- 最大切断高さ
最大: 10 mm
(0.4 in)最少: 3 mm
(0.1 in)- 切断速度
100,000 mm/min
(65.617 in/s)- レーザー出力
2,000 W, 3,000 W, 4,000 W
- 加速度
10 m/s², 17 m/s²
(33 ft/s², 56 ft/s²)- 重量
15,100 kg
(33,289.8 lb)
詳細
5軸ファイバーレーザー切断機
- 設置面積6700mm x 7430mm x 3700mm N x L x H)
- 作業範囲 (x,y,z,) ：3050mm x 1300mm x 600mm
- ロータリーチェンジャー：4000mm
- 2kW、3kW、4kWレーザー出力オプション。
- 2ステーションまたは3ステーションのオプション。
- 汎用性の高いレーザー切断ステーションNUKON X5は、巨大な作業スペースにより多種多様な3D成形部品を切断するために開発されました。
- B,C : 90 1/min
- 同時(X,Y,Z) ： 17.3m/s2
- B,C : 200rad/s2 - 100rad/s2
- 同時(X,Y,Z) ： 17.3m/s2
- 位置決め精度：X,Y,Z：0,1mm
- B,C：0.015度
- ロータリーチェンジャー：テーブル直径：4000mm/13.12ft
- 交換時間：2.3秒
- 最大荷重最大荷重：350kg/771.6ポンド
- コントローラー : 19"マルチタッチスクリーン
- アシストガス：オキシジェン (O2)
- アゾット (N2)
---
