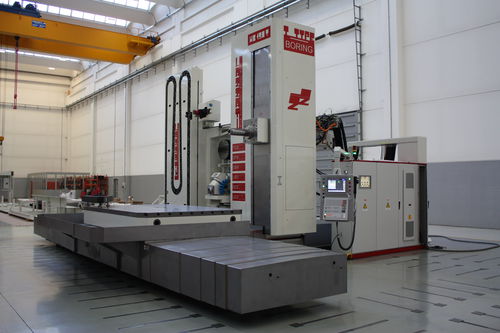

CNCボーリング フライス センター HB 150T Evo4.0汎用回転テーブル4軸
お気に入りに追加する
商品比較に追加する
特徴
- コマンドの種類
- CNC
- 主軸オリエンテーション
- 汎用
- 構造
- 回転テーブル
- 軸数
- 4軸
- その他の特徴
- 高精度, 高剛性, コンパクト, モジュール式, 高生産性
- X軸移動距離
4,000 mm, 5,000 mm, 6,000 mm
(157.48 in, 196.85 in, 236.22 in)- Y軸移動距離
3,000 mm, 3,500 mm
(118.11 in, 137.8 in)- Z軸移動距離
2,000 mm, 2,500 mm, 3,000 mm
(78.74 in, 98.43 in, 118.11 in)- -Not Tr-
900 mm
(35 in)- -Not Tr-
150 mm
(6 in)- 出力
75 kW
(101.97159 hp)
詳細
HB 150T Evo4.0は、独立した2つのベッドを土台で強固に結合したT型モルフォロジーマシンです。多数のBWフィクサトーレン・レベラーと500mmごとに配置されたファンデーション・レベリングにより、2つのベッドの剛性とレベリング精度を最大限に高めています。
リネアTタイプの利点は以下の通りです：
人間工学に基づいた設計
最適な視認性
ピースへのアクセスと配置が容易
作業エリアの最大活用
オペレーターの最大限の快適性
モジュール性
最大B=2.000×3.000mmの回転テーブル40トン
配置の最大限のカスタマイズ
剛性：
床からの最短距離
スピンドルはテーブルの中心に非常に近い
2つのバッドの特別なデザイン：テーブルとコラムの間の完璧なフィット感
テーブル中心からの距離を最大に短縮。
ピースへの最適なアプローチによる最大限の剛性。
マシンの床への直接設置
基礎コストの低減
オペレーターの最大限の快適性
主軸と基礎レベリング間の距離短縮による最大剛性
固定延長ラム主軸台
ボーリングスピンドルØ150トラベルW=900mmは、テーブル中心200mmを超えます。
ヘッドA UA 360 "GradoGrado "は、水平および垂直位置の両方でテーブルの中心を超えます。
中ぐり加工とフライス加工が1台で可能：
最大汎用性
非常に高い生産性
1回の配置でワークの5面を加工可能。
スピンドル
スピンドルテーパー - ISO - 50 - ビッグプラス
最大回転数回転数 - RPM - 4.000
モーター最大トルク - Nm - 3.250
固定式ラム主軸台 - セクション - mm. - 515 x 510
回転テーブル
固定延長ラム主軸台 - 長さ - mm. - 固定 350
---
