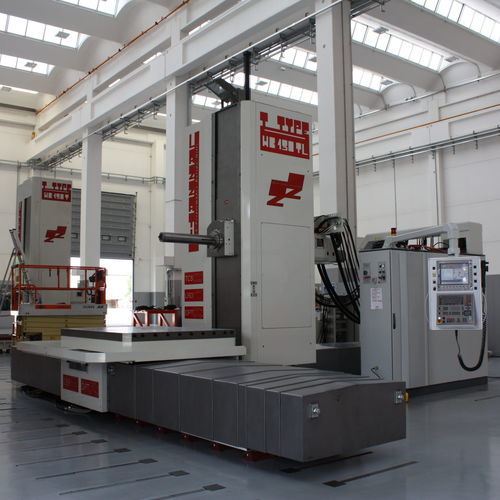

CNCボーリング フライス センター HB 130TL Evo4.0

汎用地面用回転テーブル

HB 130TLは、2つの独立したベッドを土台で強固に結合したT型モルフォロジーマシンです。多数のBWフィクサトーレン・レベラーと500mmごとに配置されたファンデーション・レベリングにより、2つのベッドの剛性とレベリング精度を最大限に高めています。 リネアTタイプの利点は以下の通りです： 人間工学に基づいた設計 最適な視認性 ピースへのアクセスと配置が容易 作業エリアの最大活用 オペレーターの最大限の快適性 広い作業範囲 回転テーブル15トン、表面はB=1.800×2.200mmまで。 配置の最大限のカスタマイズ 剛性： 2つのベッドの高剛性設計 コンパクト設計 床からの最短距離 スピンドルがテーブルの中心に非常に近い テーブルとベッドを完璧にフィットさせる2つのベッドの特殊設計 テーブルの中心からの距離を最大限に短縮。 ワークへの最適なアプローチによる最大限の剛性。 マシンの床への直接設置 基礎コストの低減 オペレーターの最大限の快適性 スピンドルと基礎レベリング間の距離短縮による最大剛性 拡張固定ラム： ボーリングスピンドルがテーブルの中心を約300mm超えます。 最大汎用性 非常に高い生産性 スピンドル スピンドルテーパ - ISO - 50 - ビッグプラス 最大回転速度 - RPM - 4.000 モーター最大トルク - Nm - 1.200 固定延長ラム主軸台 - セクション - mm. - 515 x 510 トレベル 固定式ラム主軸台 - 長さ - mm. - 固定 350 ロータリーテーブル テーブル表面 - B15 - mm. - 1.600 x 2.000 テーブル表面 - B16 - mm. - 1.800 x 2.200 最大許容荷重許容荷重 - ton. - 15 フィード ワーク - mm./1′ - 7.500 ラピッド - mm./1′ - 20.000
