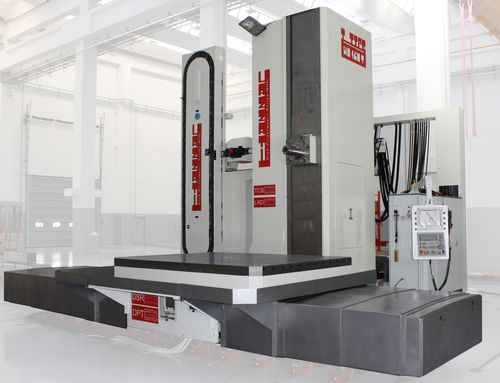

CNCボーリング フライス センター HB 160T Evo4.0汎用回転テーブル4軸
お気に入りに追加する
商品比較に追加する
特徴
- コマンドの種類
- CNC
- 主軸オリエンテーション
- 汎用
- 構造
- 回転テーブル
- 軸数
- 4軸
- その他の特徴
- 高精度, 高剛性, コンパクト, モジュール式, 高生産性
- X軸移動距離
4,000 mm, 5,000 mm, 6,000 mm
(157.48 in, 196.85 in, 236.22 in)- Y軸移動距離
3,000 mm, 3,500 mm
(118.11 in, 137.8 in)- Z軸移動距離
2,000 mm, 2,500 mm, 3,000 mm
(78.74 in, 98.43 in, 118.11 in)- -Not Tr-
1,100 mm
(43 in)- -Not Tr-
160 mm
(6 in)- 出力
80 kW
(108.76969 hp)
詳細
HB 160Tは、2つの独立したベッドを土台で強固に結合したT型モルフォロジーマシンです。多数のBWフィクサトーレン・レベラーと500mmごとに配置されたファンデーション・レベリングにより、2つのベッドの剛性とレベリング精度を最大限に高めています。
リネアTタイプの利点は以下の通りです：
人間工学に基づいた設計
最適な視認性
ピースへのアクセスと配置が容易
作業エリアの最大活用
オペレーターの最大限の快適性
モジュール性：
最大B=2.500×3.000荷重40トンの回転テーブル表面。
配置の最大限のカスタマイズ
剛性：
床からの最短距離
スピンドルはテーブルの中心に非常に近い。
2つのベッドの特別なデザイン：テーブルと支柱が完璧にフィットします。
テーブル中心からの距離を最大に短縮。
ピースへの最適なアプローチによる最大限の剛性
マシンの床への直接設置
基礎コストの低減
オペレーターの最大限の快適性
主軸と基礎レベリング間の距離短縮による最大剛性
固定延長ラム主軸台
中ぐり主軸 Ø160 移動量 W=1.100mm テーブル中心を超える 425mm テーブル面 B=2.000×3.000
ヘッドA UA 360 "GradoGrado "は、テーブル面B=2.000×3.000の場合、水平および垂直位置でテーブルの中心を超えます。
中ぐり加工とフライス加工を1台の機械で：
最大汎用性
1台の機械で5面加工が可能。
スピンドル
スピンドルテーパー - ISO - 50 - ビッグプラス
最大回転数回転数 - RPM - 4.000
モーター最大トルク - Nm - 4.000
固定延長ラム主軸台 - セクション - mm. - 515 x 510
---
