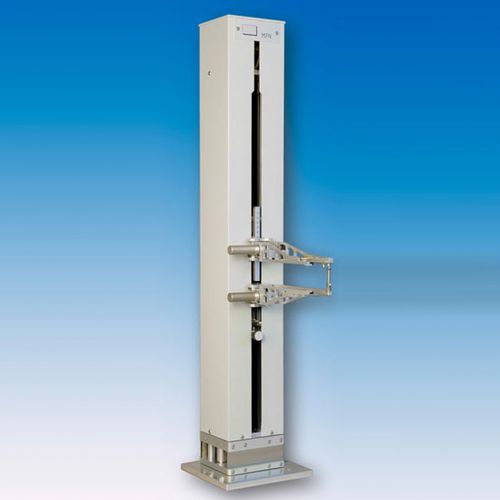

伸び計 MFN-A-L

伸び計MFNはモジュール設計になっています。そのため、用途に応じて選択することができます。MFN-Aは、小さな測定範囲と大きな測定範囲の両方を提供します。小さな測定範囲（4 mm）では、最高の測定精度が得られます。 測定ヘッドと付属の測定アームは平行にガイドされ、2本のクロムメッキされた支柱の間を遊びなく移動します。アームの角度が変わったり、測定アームが回転する単純なセットアップのようにナイフエッジがサンプル上で傾いたりすることによる誤差は生じません。簡単に移動できる平行スイングプレートが、機械と最寄装置間のアライメント誤差や斜めの引っ張りを補正します。この平行スイングプレートはMFNの底面に取り付けられており、試料に力が加わることはありません。 右上の測定アームには、フルブリッジひずみゲージを結合した測定バネが収納されています。そのたわみは、「ナイフエッジとサンプルセンター」を通る線に沿って、下アームの測定ピンから生じる。測定システムを試料に密着させることで、試料に直接取り付けた手締め伸び計でしか達成できない測定精度が可能になります。異なるL0に必要な測定ピンは、簡単かつ迅速に交換できます（標準付属品は50mmピン）。
