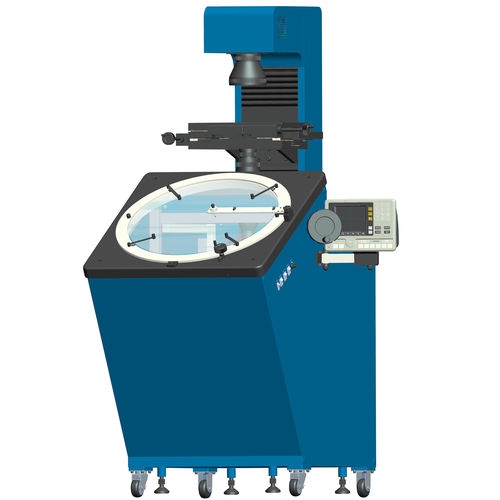

デジタルプロファイル プロジェクター VOC600

大型パネル床置き

使用方法 VOC シリーズ大きいプロフィール プロジェクターは光学、機械工、電気およびコンピュータの技術と統合する精密で、優秀な非接触光学測定器です。床立つモデル ¢600 プロフィール プロジェクターが特に電話のバックライト、LCD、ギヤを等点検するのに使用されています。 特徴 - 俯瞰照明を使用した床置き型のモデルで、投影された画像を簡単にトレースしたり、テンプレートと比較したりできるように、大きくて便利な位置にスクリーンを配置することができます。 - デジタル読取り分度器画面（ゼロ設定、ABS/INC座標切替機能を含む）で、簡単で誤差のない角度測定が可能です。 - 標準の斜め面照明ユニットは、鮮明で明るい画像が得られるため、プラスチック部品や印刷物などの無反射ワークの検査が容易に行えます。 - オプションの光学式エッジ検出器を使用することで、目視によるアライメントに伴うヒューマンエラーを排除し、オペレータの熟練度に関係なく、迅速かつ正確で一貫した測定を実現します。 技術的なパラメータ モデルVOC600-200*100 投影画像 倒立 金属のテーブルのサイズ（mm）404*265 ガラステーブルのサイズ（mm）270*170 ステージトラベルX軸200mm ステージトラベル Y軸 100mm ステージトラベルZ軸50mm(フォーカス用) 分解能 0.5μm 測定ユニット 内蔵リニアスケール 精度 (2+L/150)μm スクリーン - スクリーンの直径: 4 つのフィルム クリップとの ¢615mm スクリーン材料: 良い地面ガラス 参考線。千鳥十字と十字線 スクリーンの回転式範囲。0°～360° 回転式角度の決断: 1 "か 0.01° （切替可能な RS232 の出力が付いているデジタル読み出しの Metrolog のカウンター（データを集め、ポイント、ライン、円、角度および間隔を測定するのに使用することができます）。
